Chevrolet Niva / Двигатель

Поперечный и продольный разрезы двигателя даны на рис. 2-1 и 2-2.

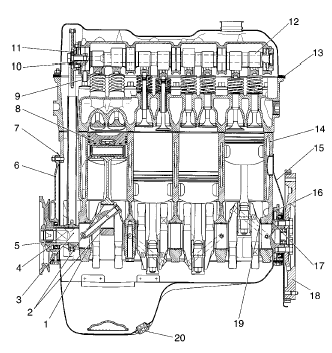

Рис. 2-1. Продольный разрез двигателя:
Рис. 2-1. Продольный разрез двигателя:

1 – вкладыш коренного подшипника; 2 – вкладыш шатунного подшипника; 3 – коленчатый вал;
4 – шкив коленчатого вала; 5 – гайка;
6 – крышка;
7 – прокладка крышки;
8 – поршень;
9, 10 – шайба;
11 – стопорная шайба;
12 – распределительный вал; 13 – прокладка клапанной крышки; 14 – блок цилиндров;
15 – крышка картера сцепления; 16 – держатель заднего сальника; 17 – внешнее упорное полукольцо; 18 – маховик;
19 – внутреннее упорное полукольцо; 20 – пробка масляного картера.

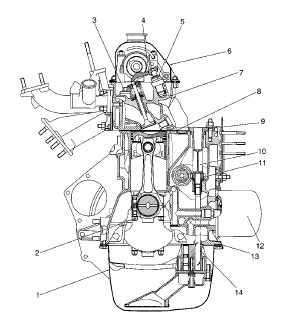

Рис. 2-2. Поперечный разрез двигателя:
Рис. 2-2. Поперечный разрез двигателя:

1 – поддон масляного картера; 2 – гайка крепления шатуна; 3 – болт крепления головки; 4 – рычаг; 5 – гидроопора; 6 – клапанная крышка;
7 – головка блока цилиндров; 8 – прокладка головки;
9 – кронштейн крепления модуля зажигания; 10, 11 – шестерня привода масляного насоса; 12 – масляный фильтр;
13 – прокладка масляного картера; 14 – масляный насос.
