Головка цилиндров и клапанный механизм (особенности устройства)Chevrolet Niva / Двигатель / Головка цилиндров и клапанный механизм (особенности устройства)
Основные размеры клапанов, направляющих втулок и седел клапанов даны на рис. 2-44.

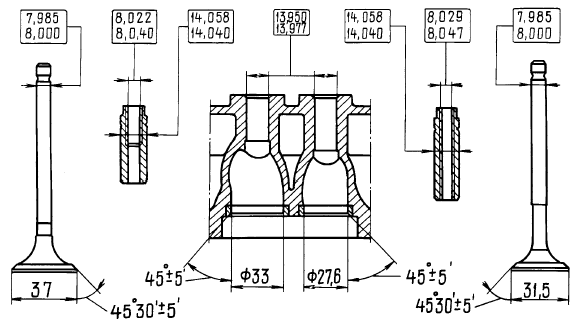

Рис. 2-44. Основные размеры клапанов, направляющих втулок и седел клапанов
Головка цилиндров отлита из алюминиевого сплава, имеет запрессованные
чугунные седла и
направляющие втулки клапанов. Верхняя часть втулок уплотняется
металло-резиновыми
маслоотражательными колпачками.
В запасные части направляющие втулки поставляются с увеличенным на 0,2 мм
наружным
диаметром.
На головке цилиндров закреплен корпус подшипников, в котором находится
распределительный
вал.
