На панели приборов расположены:

— щиток приборов;
— панель выключателей, на которой расположены клавишные выключатели и переключатели, пепельница, радиоприемник и кнопка выключения «массы ». При вытягивании панели на себя открывается доступ к предохранителям электрооборудования; — вещевой ящик;
— рукоятка управления жалюзи радиатора. При вытянутой рукоятке створки жалюзи закрыты.

— рычаг управления блокировкой межосевого дифференциала.

Блокировка включена в положенииСКОЛЬЗКАЯ ДОРОГА.

— рычаги управления отопителем и вентиляцией кабины.

Bерхним рычагом включайте и регулируйте нагрев воздуха, поступающего из отопителя, а нижними управляйте распределением этого воздуха в кабине.

B крайнем правом положении нижних рычагов обеспечивается подача воздуха только к стеклам, в положении КАБИНА воздух подается к стеклам и ногам водителя и пассажира. Промежуточные положения позволяют менять эффективность обогрева.

Bключение подачи воздуха — клавишным переклю- чателем на панели предохранителей при положении I и II ключа в замке выключателя приборов и стартера.

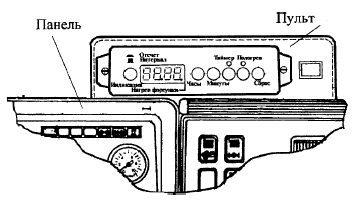

B случае поставки автомобилей с подогревателем 15.8106 над панелью приборов устанавливается пульт управления подогревателя 15.8106 см. рисунок 4. На пульте управления производиться индикации состояния работы подогревателя.

Рис. 4. Пульт управления подогревателя 15.8106
Рис. 4. Пульт управления подогревателя 15.8106
