Система зажигания - Проверка выключателя зажигания
ОКА / Электрооборудование / Система зажигания - Проверка выключателя зажигания

ОБЩИЕ СВЕДЕНИЯ
Выключатель зажигания снабжен противоугонным устройством, которое блокирует вал
рулевого управления при вынимании ключа. При повороте ключа из положения “III” в
положение “0” противоугонное устройство должно выключаться. При этом надо поворачивать рулевое колесо на небольшой угол вправо и влево.

При повороте ключа из положения “I” в положение “II” для повторного пуска двигателя
включается блокировка электрической цепи стартера. Пустить двигатель в этом случае
можно только вернув ключ в положение “0”, а затем повернув в положение “II”.

Если не работают приборы электрооборудования (при исправности этих приборов и их
цепей) или рулевое колесо не блокируется противоугонным устройством, замените
контактную группу или выключатель зажигания в сборе.

Для проверки выключателя зажигания последовательно устанавливайте ключ в положения, при которых должны замыкаться цепи, указанные в таблице 2.

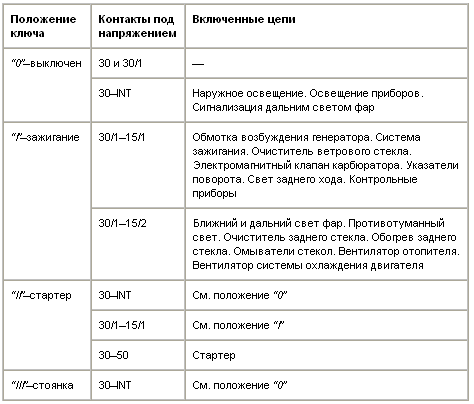

Таблица 2
