Коленчатый вал и маховик (особенности устройства)Chevrolet Niva / Двигатель / Коленчатый вал и маховик (особенности устройства)

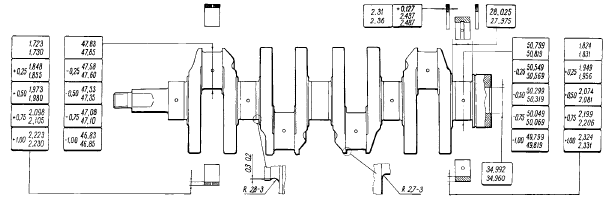

Основные размеры коленчатого вала даны на рис. 2-40.
Рис. 2-40. Основные размеры коленчатого вала
Коленчатый вал – литой, чугунный, пятиопорный. Предусмотрена возможность
перешлифовки
шеек коленчатого вала при ремонте с уменьшением диаметра на 0,25; 0,5; 0,75; и 1
мм. Микроудобрения для зерновых npo-bioprom.com.
Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами. Они вставляются в гнезда блока цилиндров по обе стороны среднего коренного подшипника, причем с задней стороны ставится металлокерамическое полукольцо (желтое), а с передней стороны – сталеалюминиевое.
Полукольца изготавливаются двух размеров – нормального и увеличенного по толщине на 0,127 мм.
Вкладыши подшипников коленчатого вала – тонкостенные, сталеалюминиевые. Верхние
вкладыши 1, 2, 4 и 5 опор коленчатого вала с канавкой на внутренней поверхности,
а нижние вкладыши –
без канавки. Вкладыши 3-й опоры (верхние и нижние) без канавки. Шатунные
вкладыши (верхние и нижние)
также без канавки.
Ремонтные вкладыши изготавливаются увеличенной толщины под шейки коленчатого
вала,
уменьшенные на 0,25; 0,5; 0,75 и 1 мм.
Маховик – чугунный, литой, с напрессованным стальным зубчатым ободом для пуска
двигателя
стартером. Центрируется маховик передним подшипником ведущего вала коробки
передач,
запрессованным в коленчатый вал.
На задней плоскости маховика около зубчатого обода имеется установочная метка в
виде конусной
лунки. Она должна находиться против шатунной шейки четвертого цилиндра.
