Устройство системы смазки показано на рис. 2-67.

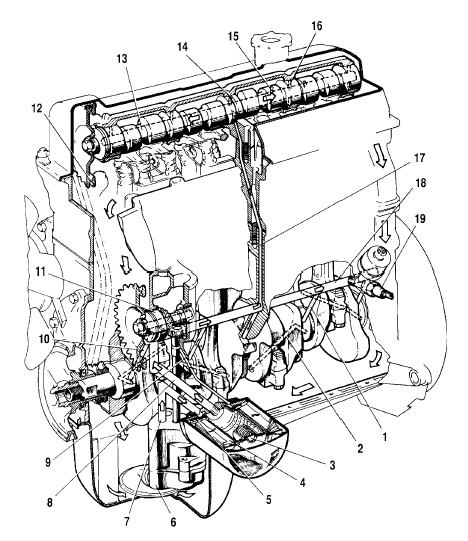

Рис. 2-67. Система смазки:

1 – канал подачи масла к коренному подшипнику; 2 – канал подачи масла от коренного подшипника к шатунному; 3 – перепускной клапан масляного фильтра; 4 – бумажный фильтрующий элемент; 5 – противодренажный клапан; 6 – масляный насос;
7 – канал подачи масла из насоса к фильтру; 8 – канал подачи масла из фильтра в масляную магистраль; 9 – канал подачи масла к шестерне привода насоса и распределителя зажигания; 10 – канал подачи масла к валику привода масляного насоса и распределителя зажигания;
11 – валик привода масляного насоса и распределителя зажигания; 12 – канал в ведомой звездочке для подачи масла к цепи; 13 – распределительный вал; 14 – кольцевая выточка на средней опорной шейке распределительного вала; 15 – канал в кулачке распределительного вала; 16 – канал в опорной шейке распределительного вала; 17 – вертикальный канал в блоке цилиндров для подачи масла к механизму газораспределения;
18 – масляная магистраль; 19 – датчик контрольной лампы давления масла.
