Система вентиляции картера двигателяChevrolet Niva / Система смазки / Система вентиляции картера двигателя
Для удаления из картера газов и паров бензина служит принудительная
вентиляция,
осуществляемая отсосом газов из картера во впускную трубу двигателя.
Картерные газы отсасываются по шлангу 1 (рис. 2-75) в шланг впускной трубы, и
далее через
дроссельный патрубок и ресивер во впускную трубу.
При малых оборотах коленчатого вала, при закрытой дроссельной заслонке, основная
масса
картерных газов отсасывается по шлангу 2 в дроссельный патрубок.
Для промывки системы снимите шланг 1, крышку 5 маслоотделителя и промойте их
бензином или
керосином.
Продуйте патрубок шланга впускной трубы.

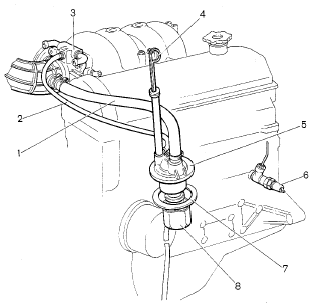

Рис. 2-75. Схема вентиляции картера двигателя:
1 – вытяжной шланг;
2 – шланг отвода газов;
3 – дроссельный патрубок;
4 – указатель уровня масла;
5 – крышка маслоотделителя;
6 – датчик давления масла;
7 – прокладка;
8 – маслоотделитель.
