ОБЩИЕ СВЕДЕНИЯ

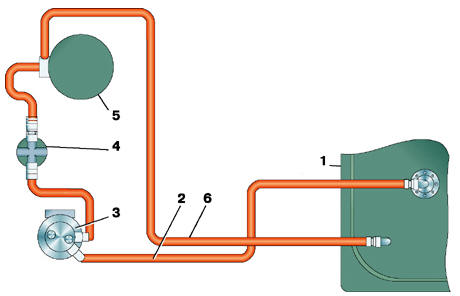

Схема системы питания двигателей ЗМЗ–402 и ЗМЗ–4021
1 — топливный бак;
2 — топливопровод;
3 — топливный насос;
4 — фильтр тонкой очистки топлива;
5 — карбюратор;
6 — шланг слива топлива
Система питания состоит из топливного бака 1, установленного под полом
багажного
отделения и соединенного с топливным насосом 3 топливопроводом 2, состоящим из
латунных трубок и резиновых шлангов, стянутых хомутами. Между установленным на
двигателе топливным насосом диафрагменного типа с механическим приводом и
карбюратором 5 смонтирован фильтр 4 тонкой очистки топлива. Карбюратор в свою
очередь соединен с топливным баком сливным топливопроводом 6, по которому в бак
возвращаются излишки топлива, подаваемого насосом. Кроме того, на топливном баке
расположена система отвода паров топлива, состоящая из резиновой пароотводной
трубки и установленного на ней клапана. В нижней части топливного бака имеется
сливная пробка для слива отстоя.
- Топливный бак
- Топливный насос - Снятие и разборка
- Топливный насос - Осмотр и дефектовка
- Топливный насос - Сборка и установка
- Фильтр тонкой очистки
- Фильтр тонкой очистки - Снятие и разборка
- Фильтр тонкой очистки - Сборка и установка
- Карбюратор
- Карбюратор - Снятие
- Карбюратор - Разборка
- Карбюратор - Сборка и установка
- Карбюратор - Регулировка
- Карбюратор - Проверка
- Проверка блока управления и клапана ЭПХХ
- Воздушный фильтр - Замена фильтрующего элемента воздушного фильтра
- Воздушный фильтр - Снятие и установка
- Замена и регулировка троса акселератора
- Замена и регулировка тяги воздушной заслонки карбюратора
