Система охлажденияChevrolet Niva / Система охлаждения
Устройство системы охлаждения показано на рис. 2-60.

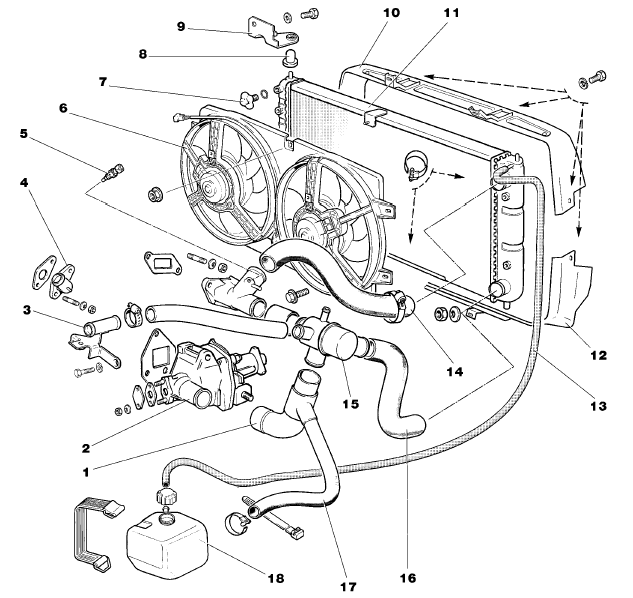

Рис. 2-60. Система охлаждения двигателя:
1 – шланг подводящий к насосу;
2 – насос охлаждающей жидкости;
3 – отводящая трубка радиатора отопителя салона;
4 – подводящий патрубок радиатора отопителя;
5 – датчик температуры охлаждающей жидкости;
6 – электровентиляторы системы охлаждения;
7 – пробка;
8 – опора радиатора;
9 – кронштейн;
10 – верхний кожух радиатора;
11 – радиатор;
12 – нижний кожух радиатора;
13 – паровоздушный шланг;
14 – подводящий шланг радиатора;
15 – термостат;
16 – отводящий шланг радиатора;
17 – заливной шланг;
18 – расширительный бачок.
Система охлаждения жидкостная, закрытого типа, с принудительной
циркуляцией жидкости, с
расширительным бачком 18. Насос (рис. 2-62) охлаждающей жидкости приводится в
действие ремнем 7
(рис. 2-61). Радиатор 11 (см. рис. 2-60) трубчатопластинчатый, алюминиевый, с
пластмассовыми бачками.
К радиатору пятью гайками крепится кожух 6 с двумя электровентиляторами.
Электровентилятор имеет
пластмассовую крыльчатку, установленную на валу электродвигателя, включение и
выключение которого
осуществляется датчиком 5.
Охлаждающая жидкость заливается через наливную горловину расширительного бачка
18. Пробка
расширительного бачка имеет впускной и выпускной клапаны.
- Проверка уровня и плотности жидкости в системе охлаждения
- Заправка системы охлаждения охлаждающей жидкостью
- Регулировка натяжения ремня привода насоса
- Насос охлаждающей жидкости
- Термостат
- Радиатор
