МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯКамаз / СБОРОЧНЫЕ ЕДИНИЦЫ И СИСТЕМЫ СИЛОВОГО АГРЕГАТА / МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ
Механизм газораспределения предназначен для впуска в цилиндры воздуха и выпуска отработавших газов. Открытие и закрытие впускных и выпускных клапанов происходит в строго определенных положениях по отношению к верхней и нижней мертвым точкам, которые соответствуют углам поворота шейки колечатого вала, указанным в диаграмме фаз газораспределения (см. рис. 21).
Механизм газораспределения двигателя — верхнеклапанный (рис. 27).

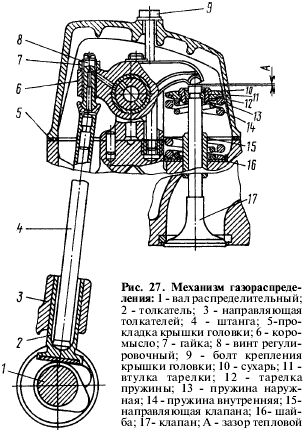

Рис. 27. Механизм газораспределения:
1 - вал распределительный; 2 - толкатель; 3 - направляющая толкателей; 4 - штанга; 5-прокладка крышки головки; 6 - коромысло; 7 - гайка; 8 - винт регулирово чный; 9 - болт крепления крышки головки; 10 - сухарь; 11 - втулка тарелки; 12 - тарелка пружины; 13 - пружина наружная; 14 - пружина внутренняя; 15- направляющая клапана; 16- шайба; 17- клапан; А - зазор тепловой
Кулачки распределительного вала 1 в определенной последовательности приводят в действие толкатели 2. Штанги 4 сообщают качательные движения коромыслам 6, которые, преодолевая сопротивление пружин 13, 14, открывают клапаны. Клапаны закрываются под действием силы сжатых пружин.
Крутящий момент на распределительный вал передается от коленчатого вала через шестерни привода агрегатов.
Головки цилиндров, отлитые из алюминиевого сплава, имеют полости для охлаждающей жидкости, сообщающиеся с рубашкой блока. Стыки головки цилиндра и гильзы, головки и блока уплотнены прокладками. В канавку на привалочной плоскости головки запрессовано кольцо газового стыка, которым головка непосредственно устанавливается на бурт гильзы цилиндра (рис. 28).
28. Стыки головки цилиндра и гильзы, головки и блока цилиндров:
1 - кольцо стопорное; 2 - головка цилиндра; 3 - прокладка; 4-блок цилиндров; 5 - кольцо уплотнительное гильзы; 6-гильза цилиндров
Герметичность уплотнения обеспечивается высокой точностью обработки сопрягаемых поверхностей кольца и гильзы цилиндра и, дополнительно, нанесением на поверхность кольца свинцовистого покрытия для компенсации микронеровностей уплотняемых поверхностей.
Уплотнение перепускных каналов для охлаждающей жидкости осуществляется уплотнительными кольцами из силиконовой резины, устанавливаемыми хвостовиками в отверстия головки цилиндра.
Подголовочное пространство, отверстие стока моторного масла и прохода штанг уплотнены формо ванной прокладкой головки цилиндра.
Впускные и выпускные каналы расположены на противоположных сторонах головки. Впускной канал имеет тангенциальный профиль для завихрения воздуха в цилиндре.
В головку запрессованы чугунные седла и металлокерами ческие направляющие втулки клапанов, которые растачиваются после запрессовки. Каждая головка закреплена на блоке четырьмя болтами. Клапанный механизм закрыт алюминиевой крышкой, под которой размещена уплотнительная прокладка.
Распределительный вал (рис. 29)

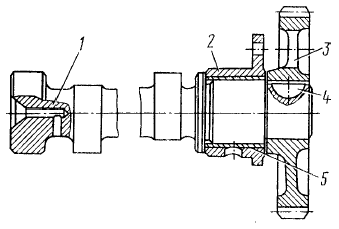

Рис. 29. Распределительный вал в сборе:
1 - вал распределительный; 2 - корпус заднего подшипника; 3 - шестерня; 4 - шпонка; 5 - подшипник
стальной, поверхности кулачков и опорных шеек цементированы и закалены токами высокой частоты. Вал установлен в развале блока на пяти подшипниках скольжения.
Подшипник задней опоры представляет собой втулку, плакированную бронзой и запрессованную в съемный чугунный корпус. Втулки из биметалли ческой ленты, запрессованные в поперечные перегородки блока, служат подшипниками для остальных опор вала.
Осевое перемещение распределительного вала ограничено корпусом 2 подшипника, в торцы которого упираются с одной стороны ступица шестерни 8, с другой — упорный бурт задней опоры шейки вала. Корпус подшипника задней опоры закреплен на блоке тремя болтами.
Толкатели 2 (см. рис. 27) — грибкового типа, пустотелые, с цилиндрической направляющей частью, изготовлены холодной высадкой из стали с последующей наплавкой тарелки отбеленным чугуном. Внутренняя цилиндрическая часть толкателя заканчивается сфери ческим гнездом для упора нижнего конца штанги.
Клапаны впускной и выпускной изготовлены из жаропрочных сталей. Диаметр головки выпускного клапана меньше диаметра головки впускного клапана.
Стержни обоих клапанов на длине 125 мм от торца покрыты графитом для улучшения приработки.
Во время работы двигателя стержни клапанов смазываются маслом, вытекающим из сопряжений коромысел с осями и разбрызгиваемым пружинами клапанов. Для предотвращения попадания масла в цилиндр по зазору стержень клапана — направляющая втулка на втулке впускного клапана установлена резиновая манжета.
Направляющие толкателей, отлитые из серого чугуна, выполнены съемными для повышения ремонтоспособности и технологичности блока. На двигатель установлены четыре направляющие, в которых перемещаются по четыре толкателя. Каждая направляющая установлена на двух штифтах и при- креплена к блоку цилиндров двумя болтами. Болты застопорены отгибными шайбами.
Штанги толкателей—стальцые, трубчатые, с запрессованными и обжатыми наконечниками. Нижний наконечник имеет выпуклую сферическую поверхность, верхний—выполнен в виде сферической чаше чки для упора регулировочного винта коромысла.
Коромысло 6 клапана (см. рис. 27)—стальное, кованое, с бронзовой втулкой, представляет собой двуплечий рычаг, имеющий передаточное отношение 1,55. В короткое плечо коромысла для регулирования зазора в клапанном, механизме ввернут регулировочный винт 8 с контргайкой 7. Коромысла впускного и выпускного клапанов установлены консольно на осях, выполненных заодно со стойкой коромысел; стойка установлена на штифт и закреплена на головке двумя шпильками. Осевое перемещение коромысел ограничено пружинным фиксатором.
К каждому коромыслу через отверстия в стойке коромысла подводится смазка.
Пружины клапанов цилиндрические с равномерным шагом витков и разным направлением навивки.
На каждом клапане установлены две пружины.
Нижними торцами пружины опираются на головку через стальную шайбу 16, верхними — в тарелку 12. Тарелки упираются во втулку, которая соединена со стержнем клапана двумя конусными сухарями. Разъемное соединение втулка —тарелка дает возможность клапанам проворачиваться относительно седла.
