Колесный цилиндрВАЗ 2109 / Рулевое управление / Колесный цилиндр
Замена колесного цилиндра
ОБЩИЕ СВЕДЕНИЯ
Примечания
Снимите тормозной барабан и тормозные колодки (см. подраздел 8.2.).
Замена манжет колесного цилиндра требует специального инструмента. Поэтому легче
заменить колесный цилиндр в сборе.
Если вы заметили следы подтекания тормозной жидкости на тормозном барабане и внутренней стороне колеса, замените колесный цилиндр.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отверните штуцер крепления трубопровода к колесному цилиндру. Заглушите отверстие трубопровода, затем отверните два болта крепления и снимите колесный цилиндр. 2. Установите колесный цилиндр в порядке, обратном снятию. После этого прокачайте тормозной механизм ремонтируемого колеса.

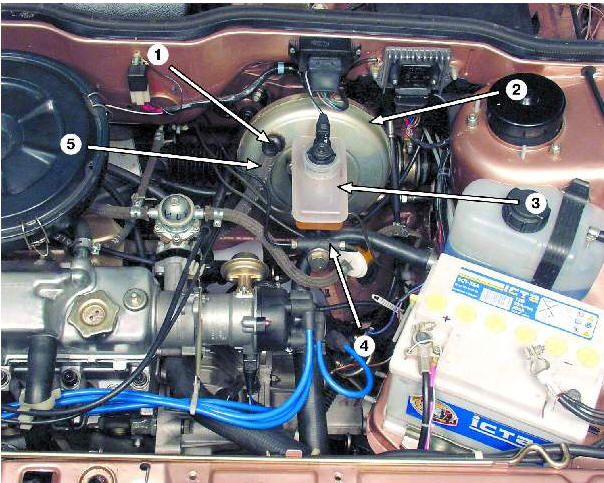

Привод тормозных механизмов
1. Обратный клапан.
2. Вакуумный усилитель.
3. Бачок главного цилиндра.
4. Главный цилиндр.
5. Вакуумный шланг.

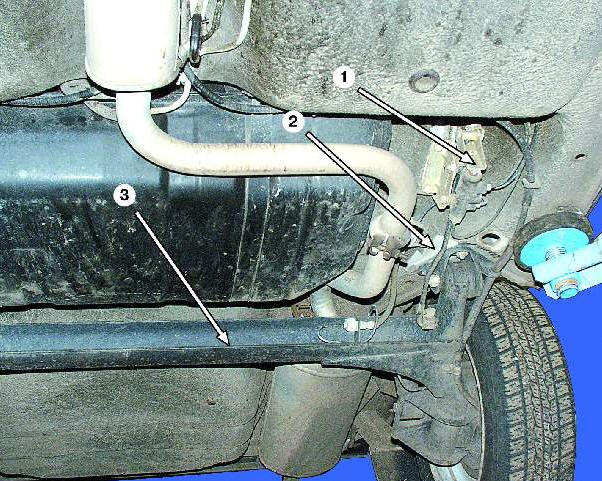

1. Регулятор давления.
2. Упругий рычаг.
3. Балка задней подвески.
