Заднее сиденье конструктивно состоит из двух сидений, каждое из которых легко складывается,
увеличивая при этом пространство багажного отделения.

Для снятия правой части заднего сиденья открутите болты 2, потяните за рукоятку 4 (рис. 8-23),
поднимите подушку 3 и выньте ее.

Потяните за петлю, расфиксируйте замок 12 спинки, выкрутите винты крепления петли 6 спинки 8 к
поперечине 5 и снимите спинку.

Для снятия левой части заднего сиденья открутите болты 2, потяните за рукоятку 4, поднимите
подушку 23 и выньте ее.

Выкрутите винты крепления петель спинки к поперечине 5, расфиксируйте замок 12 и снимите
спинку 21.

При необходимости снимите панели 9 и 19 спинок открутив винты 10 и отжав кнопки 18.

Установите сиденья в порядке, обратном снятию.

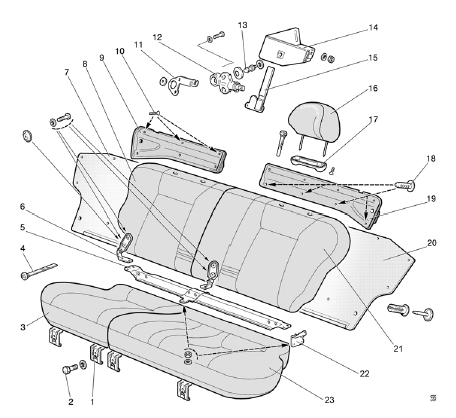

Рис. 8-23. Снятие заднего сиденья:

1 – петля;
2 – болт;
3 – правая подушка заднего сиденья; 4 – рукоятка подушки сиденья; 5 – поперечина крепления спинки; 6 – петля спинки;
7 – ковер правой спинки заднего сиденья; 8 – спинка заднего сиденья; 9 – правая панель спинки; 10 – винт;
11 – корпус привода замка; 12 – замок спинки;
13 – фиксатор замка;
14 – кронштейн фиксатора спинки; 15 – рычаг привода замка; 16 – подголовник;
17 – облицовка подголовника; 18 – кнопка;
19 – левая панель спинки; 20 – ковер левой спинки заднего сиденья; 21 – левая спинка заднего сиденья; 22 – кронштейн крепления спинки; 23 – левая подушка заднего сиденья.
