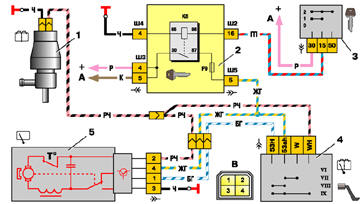

Схема включения очистителя и омывателя заднего стекла

1 – электродвигатель омывателя; 2 – монтажный блок;
3 – выключатель зажигания; 4 – переключатель очистителя и омывателя заднего стекла; 5 – моторедуктор очистителя заднего стекла; К6 – дополнительное реле; А – к источникам питания; В – порядок условной нумерации штекеров в колодке моторедуктора

Очиститель заднего стекла состоит из моторедуктора, рычага и щетки. Укладка рычага
со щеткой левая по ходу движения автомобиля. В моторедукторе находится электронный реле-прерыватель для обеспечения прерывистой работы очистителя и термобиметаллический предохранитель для защиты от перегрузок. Конструкция моторедуктора неремонтопригодная, поэтому в случае неисправности его необходимо
заменять новым.
Очиститель заднего стекла работает только при включенном зажигании, так как напряжение питания в цепь очистителя подается через дополнительное реле К6 (рис.
Схема включения очистителя и омывателя заднего стекла), которое срабатывает при
включении зажигания.
Включается очиститель заднего стекла переключателем 4 (правый рычаг подрулевого
переключателя) в положениях VIII и IX (см. подраздел 7.8.7). Положение VIII рычага
фиксированное и в этом положении очиститель включается на прерывистый режим работы. В нефиксированном положении IX рычага очиститель работает в непрерывном
режиме. В положении IX рычага дополнительно включается электродвигатель омывателя заднего стекла, расположенный вместе с бачком в правой задней части
моторного отсека.
У очистителя заднего стекла в непрерывном режиме при нагрузке моторедуктора моментом 1 Н·м, напряжении питания 13,5 В и окружающей температуре (25±10) °С число
двойных ходов выходного вала моторедуктора должно быть от 20–30 мин–1, а потребляемая сила тока не более 3 А. В прерывистом режиме при тех же условиях число двойных ходов выходного вала моторедуктора должно быть от 15 до 18 мин–1 и потребляемая сила тока также не более
3 А. При этом первые 3–4 качания после включения должны быть выполнены в непрерывном режиме.
