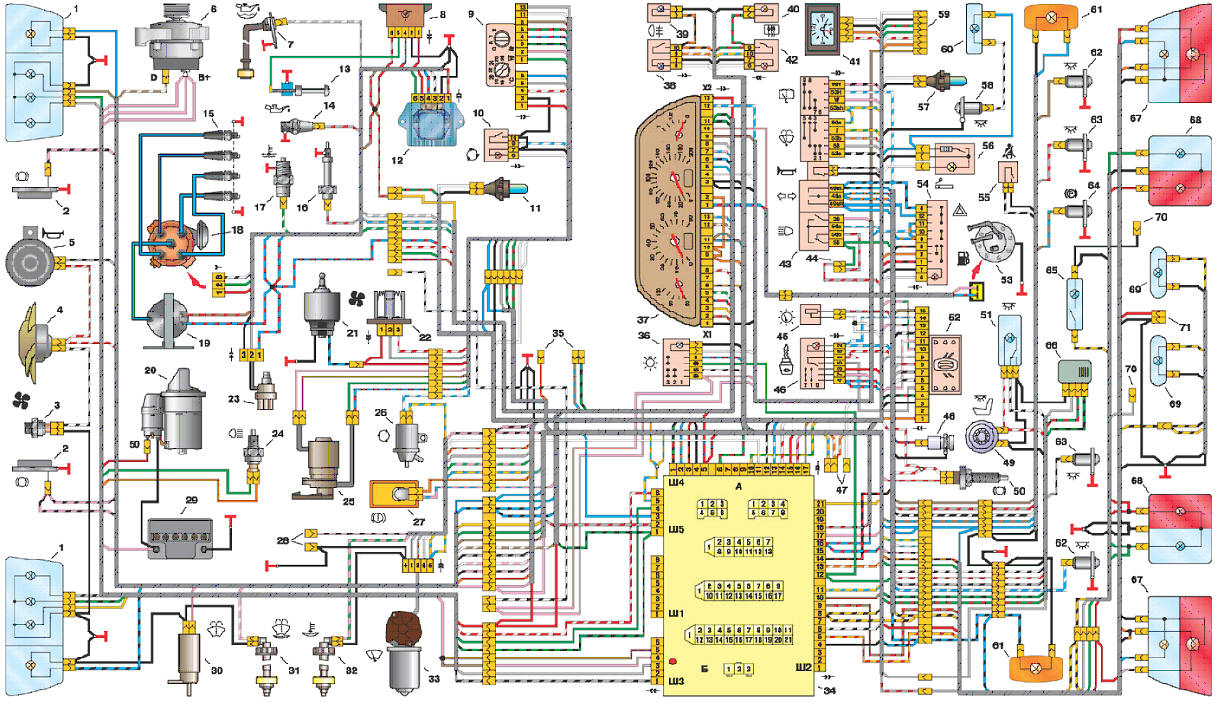

Схема электрооборудования автомобиля с карбюраторным двигателем 2110
1 – блок-фара
37 – комбинация приборов
2 – датчик износа колодок передних тормозов
38 – выключатель заднего противотуманного света
3 – датчик включения электродвигателя вентилятора
39 – контрольная лампа противотуманного света
4 – электродвигатель вентилятора системы охлаждения двигателя
40 – контрольная лампа обогрева заднего стекла
5 – звуковой сигнал
41 – часы
6 – генератор
42 – выключатель обогрева заднего стекла
7 – датчик уровня масла
43 – подрулевой переключатель
8 – блок управления электромагнитным клапаном карбюратора
44 – колодка для переключения проводов при установке блок-фар другого типа
9 – контроллер отопителя
45 – выключатель освещения приборов
10 – выключатель клапана рециркуляции
46 – выключатель зажигания
11 – лампа подсветки рычагов управления отопителем
47 – колодки для подключения жгута проводов очистителей фар
12 – коммутатор
48 – розетка для переносной лампы
13 – концевой выключатель карбюратора
49 – плафон направленного света
14 – датчик контрольной лампы давления масла
50 – выключатель сигнала торможения
15 – свечи зажигания
51 – плафон освещения салона
16 – электромагнитный клапан карбюратора
52 – блок бортовой системы контроля
17 – датчик указателя температуры охлаждающей жидкости
53 – датчик указателя уровня топлива
18 – распределитель зажигания
54 – выключатель аварийной сигнализации
19 – катушка зажигания
55 – датчик ремня безопасности водителя
20 – стартер
56 – прикуриватель
21 – электродвигатель вентилятора отопителя
57 – лампа подсветки пепельницы
22 – дополнительный резистор электродвигателя отопителя
58 – выключатель лампы освещения вещевого ящика
23 – датчик скорости
59 – колодка для подключения бортового компьютера
24 – выключатель света заднего хода
60 – лампа освещения вещевого ящика
25 – микромоторедуктор привода заслонки отопителя
61 – боковой указатель поворота
26 – клапан рециркуляции
62 – выключатель в стойке передней двери
27 – датчик уровня тормозной жидкости
63 – выключатель в стойке задней двери
28 – колодки для подключения электродвигателя омывателя заднего стекла
64 – выключатель контрольной лампы стояночного тормоза
29 – аккумуляторная батарея
65 – фонарь освещения багажника
30 – электродвигатель омывателя ветрового стекла
66 – датчик температуры воздуха в салоне
31 – датчик уровня омывающей жидкости
67 – наружный задний фонарь
32 – датчик уровня охлаждающей жидкости
68 – внутренний задний фонарь
33 – электродвигатель очистителя ветрового стекла
69 – фонарь освещения номерного знака
34 – монтажный блок
70 – колодка для подключения элемента обогрева заднего стекла
35 – колодки для подключения жгута предупредительного света
71 – колодка для подключения дополнительного сигнала торможения
36 – переключатель наружного освещения
А - порядок условной нумерации штекеров в колодках монтажного блока,
комбинации приборов, выключателя зажигания и моторедуктора очистителя ветрового
стекла
Б - порядок условной нумерации штекеров в колодках датчика-распределителя
зажигания и датчика скорости
Примечания:
1. В жгуте проводов панели приборов вторые концы проводов белого, черного,
оранжевого цветов, белого с красной полоской и желтого с голубой полоской
соединены
между собой в одних точках.
2. Изгибы проводов в местах входа в жгут показывают направления их прокладки в
жгуте.
