Снятие и установка. Установите рычаг привода стояночного тормоза в крайнее нижнее положение,
отсоедините концы тросов от рычагов привода тормозных колодок (см. «Задние тормоза»).

Ослабив контргайку 5 (см. рис. 6-4) и регулировочную гайку 6, снимите оттяжную пружину 9 (рис. 6-
23), затем полностью отверните контргайку и гайку.

Выньте передние наконечники заднего троса из кронштейнов пола кузова, а оболочку троса из
кронштейнов балки заднего моста, и снимите задний трос 12.

Снимите рычаг в сборе и передний трос.

Вынув шплинт и сняв упорную шайбу, отсоедините передний трос от рычага привода стояночного
тормоза.

Устанавливайте стояночный тормоз в последовательности, обратной снятию, с последующей его
регулировкой (см. «Регулировка стояночного тормоза»). При установке смажьте консистентной смазкой
Литол-24 или ЛСЦ-15 направляющую заднего троса, ось рычага стояночного тормоза и наконечник
переднего троса.

Проверка и ремонт. Тщательно проверьте состояние деталей стояночного тормоза.

Если обнаружен обрыв или перетирание проволок, трос замените новым.

Удостоверьтесь, что зубья сектора и защелки рукоятки не повреждены; изношенные детали
замените.

Проверьте исправность пружины. Она должна обеспечивать возврат рычага в нерабочее
положение.

Проверьте состояние оболочки заднего троса и крепление наконечников на оболочке, а также
убедитесь, что трос свободно перемещается внутри оболочки. При повреждении оболочки и ослаблении
крепления наконечников замените трос.

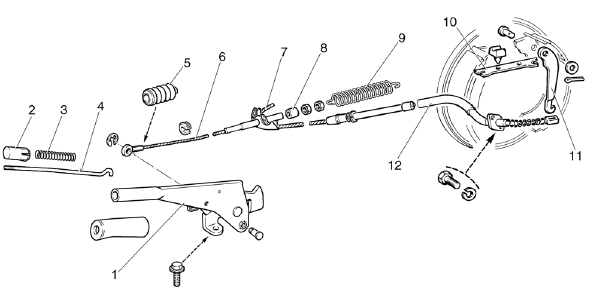

Рис. 6-23. Детали привода стояночного тормоза:

1 – рычаг;
2 – кнопка;
3 – пружина тяги;
4 – тяга защелки;
5 – чехол;
6 – передний трос;
7 – направляющая заднего троса; 8 – распорная втулка;
9 – оттяжная пружина;
10 – распорная планка;
11 – рычаг ручного привода колодок; 12 – задний трос.
