Схема электрооборудования ВАЗ-2109ВАЗ 2109 / Основные данные для регулировок и контроля / Схема электрооборудования ВАЗ-2109

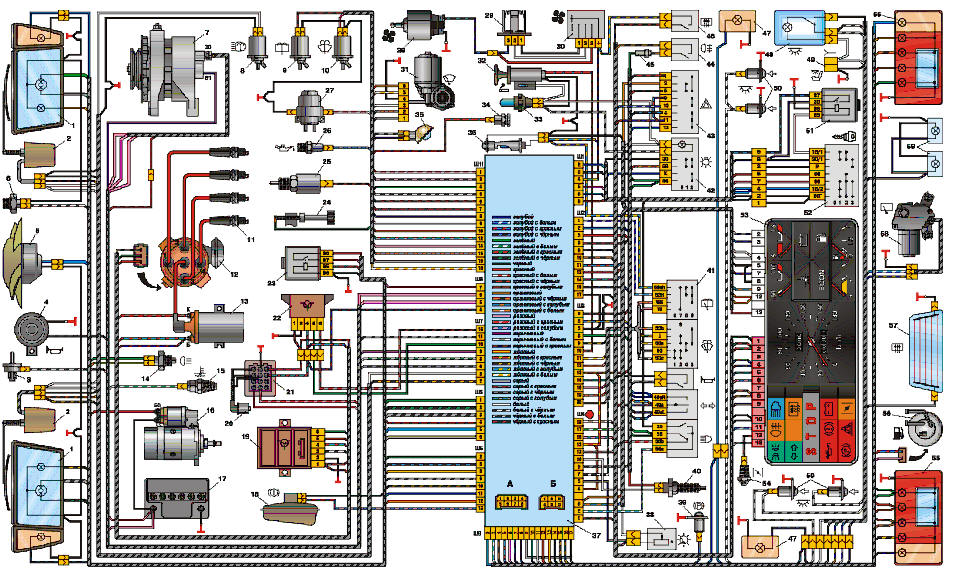

Схема электрооборудования ВАЗ-2109
1 – блок-фара
31 – электродвигатель очистителя ветрового стекла
2 – электродвигатель очистителя фар (устанавливается на части выпускаемых
автомобилей)
32 – прикуриватель
3 – выключатель подкапотной лампы
33 – лампа подсветки рычагов отопителя
4 – звуковой сигнал
34 – штепсельная розетка для переносной лампы
5 – электродвигатель вентилятора системы охлаждения двигателя
35 – подкапотная лампа
6 – датчик включения электродвигателя вентилятора
36 – лампа освещения вещевого ящика
7 – генератор
37 – монтажный блок
8 – электромагнитный клапан включения омыва фар (устанавливается на части
выпускаемых автомобилей)
38 – выключатель освещения приборов
9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на
части выпускаемых автомобилей)
39 – выключатель контрольной лампы стояночного тормоза
10 – электромагнитный клапан включения омыва ветрового стекла
40 – выключатель стоп-сигнала
11 – свечи зажигания
41 – подрулевой переключатель
12 – датчик–распределитель зажигания
42 – выключатель наружного освещения
13 – катушка зажигания
43 – выключатель аварийной сигнализации
14 – выключатель света заднего хода
44 – выключатель заднего противотуманного света
15 – датчик указателя температуры охлаждающей жидкости
45 – предохранитель цепи противотуманного света
16 – стартер
46 – выключатель обогрева заднего стекла
17 – аккумуляторная батарея
47 – боковые указатели поворота
18 – датчик уровня тормозной жидкости
48 – плафон
19 – коммутатор
49 – разъем для подключения к плафону индивидуального освещения
20 – датчик верхней мертвой точки 1-го цилиндра
50 – выключатели плафона на стойках дверей
21 – колодка диагностики
51 – реле зажигания
22 – блок управления электромагнитным клапаном карбюратора
52 – выключатель зажигания
23 – реле включения стартера
53 – комбинация приборов
24 – концевой выключатель карбюратора
54 – выключатель контрольной лампы воздушной заслонки карбюратора
25 – электромагнитный клапан карбюратора
55 – задние фонари
26 – датчик контрольной лампы давления масла
56 – датчик указателя уровня и резерва топлива
27 – электродвигатель омывателя стекол
57 – элемент обогрева заднего стекла
28 – электродвигатель вентилятора отопителя
58 – электродвигатель очистителя заднего стекла
29 – дополнительный резистор электродвигателя отопителя
59 – фонари освещения номерного знака
30 – переключатель вентилятора отопителя
А – порядок условной нумерации штекеров в колодке выключателя зажигания
Б – порядок условной нумерации штекеров в колодке электродвигателя очистителя
ветрового стекла
