Разборка и сборкаChevrolet Niva / Тормозная система / Разборка и сборка
Выньте шплинты, затем оси 5 (см. рис. 6-11), придерживая прижимные рычаги 3,
чтобы не
выскочили пружины. Снимите прижимные рычаги и их пружины, а затем суппорт 7 в
сборе с блоком 1.
Снимите тормозные колодки 2.
Выньте блок цилиндров 1 из пазов суппорта, разводя для этого пазы суппорта до
118,5 мм и нажав
при этом на фиксатор 12. Снимите с цилиндров пылезащитные колпачки 3 (рис.
6-13).
Нагнетая струю сжатого воздуха через впускное отверстие для тормозной жидкости,
вытолкните
поршни 14 из блока цилиндров и выньте уплотнительные кольца 4.
Сборку переднего тормоза проводите в последовательности, обратной разборке.
Уплотнительные
кольца, поршни и зеркало цилиндров при сборке смазывайте тормозной жидкостью, а
под защитные
колпачки закладывайте смазку ДТ-1.

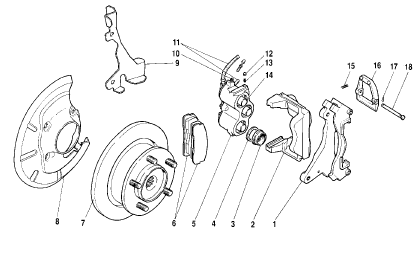

Рис. 6-13. Детали переднего тормоза:
1 – направляющая колодок;
2 – суппорт тормоза;
3 – защитный колпачок поршня;
4 – уплотнительное кольцо;
5 – блок цилиндров;
6 – тормозные колодки;
7 – тормозной диск;
8 – защитный кожух суппорта;
10 – штуцер для удаления воздуха;
11 – тормозные шланги;
12 – фиксатор блока цилиндров;
13 – пружина фиксатора;
14 – поршень;
15 – пружина прижимного рычага;
16 – прижимной рычаг;
17 – шплинт;
18 – ось прижимного рычага.
