Устройство каркаса и его сечения показаны на рис. 8-1, 8-2, 8-3 и 8-4.

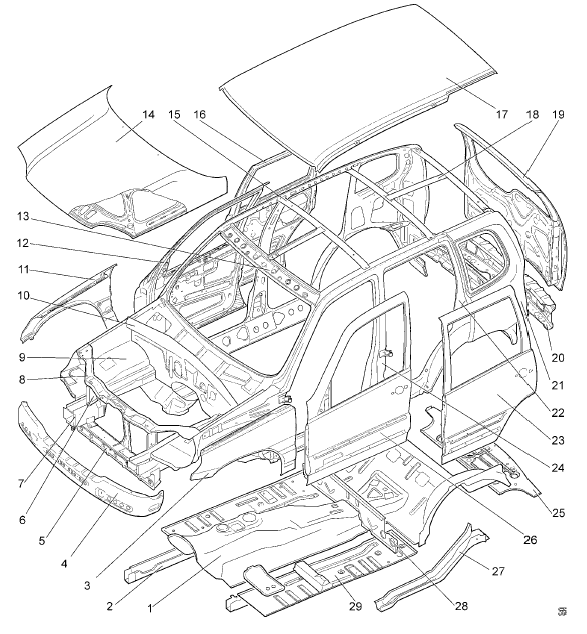

Рис. 8-1. Детали каркаса кузова:

1 – тоннель пола;
2 – передний правый лонжерон пола; 3 – левое переднее крыло; 4 – балка переднего бампера; 5 – нижняя поперечина рамки радиатора; 6 – правая стойка рамки радиатора; 7 – передний правый лонжерон пола; 8 – верхняя поперечина рамки радиатора; 9 – правый брызговик переднего крыла; 10 – щиток передка;
11 – переднее правое крыло; 12 – передняя правая дверь; 13 – передняя балка крыши; 14 – капот;
15 – усилитель крыши;
16 – задняя правая дверь; 17 – панель крыши;
18 – задний усилитель крыши; 19 – дверь задка;
20 – поперечина заднего пола; 21 – левое заднее крыло; 22 – левая боковина кузова; 23 – левая задняя дверь; 24 – левая центральная стойка боковины; 25 – задняя панель пола; 26 – левая передняя дверь; 27 – левый средний лонжерон пола; 28 – поперечина пола;
29 – панель пола передняя левая

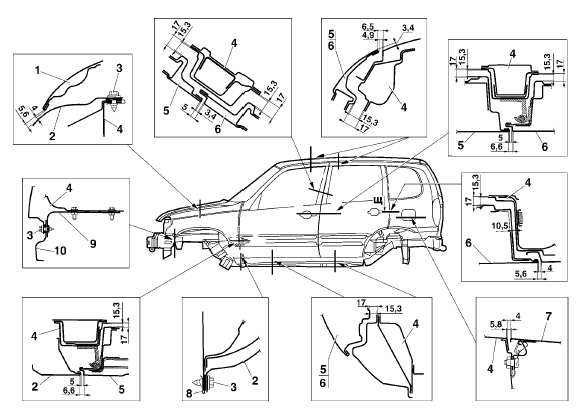

Рис. 8-2. Скрытые полости кузова (вид сбоку):

1 – капот;
2 – переднее крыло;
3 – винт;
4 – кузов;
5 – передняя дверь;
6 – задняя дверь;
7 – крышка люка заливной горловины; 8 – фланцевая гайка;
9 – кронштейн переднего бампера; 10 – балка переднего бампера.

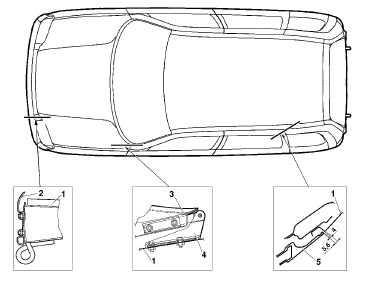

Рис. 8-3. Скрытые полости кузова (вид сверху):

1 – кузов;
2 – балка переднего бампера; 3 – капот;
4 – петля капота;
5 – задняя дверь.

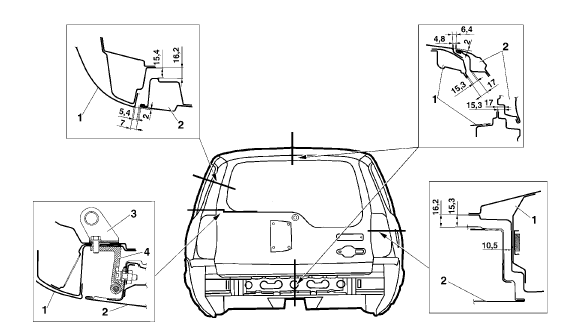

Рис. 8-4. Скрытые полости кузова (вид сзади):

1 – кузов;
2 – дверь задка;
3 – соединительная петля; 4 – верхняя петля двери.
