Рулевое управлениеChevrolet Niva / Рулевое управление
Устройство рулевого управления автомобиля Шевроле-Нива показано на рис. 5-1, 5-2, 5-3.

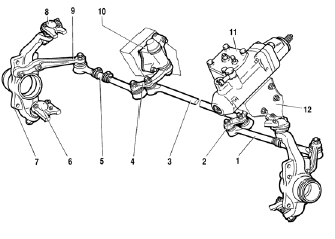

Рис. 5-1. Рулевой механизм в сборе с приводом:
1 – боковая тяга;
2 – сошка;
3 – средняя тяга;
4 – маятниковый рычаг;
5 – регулировочная муфта;
6 – нижний шаровой шарнир подвески;
7 – правый поворотный кулак;
8 – верхний шаровой шарнир подвески;
9 – рычаг правого поворотного кулака;
10 – кронштейн маятникового рычага;
11 – рулевой механизм;
12 – лонжерон кузова.

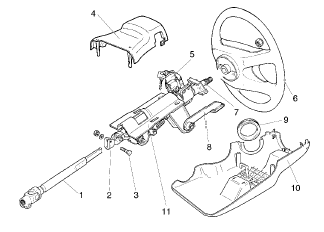

Рис. 5-2. Элементы рулевой колонки:
1 – промежуточный вал с шарниром;
2 – карданный шарнир;
3 – болт стяжной;
4 – верхний кожух;
5 – выключатель зажигания;
6 – рулевое колесо;
7 – вал рулевого управления;
8 – рычаг регулировки наклона рулевой колонки;
9 – уплотнительное кольцо;
10 – нижний кожух;
11 – кронштейн рулевой колонки.

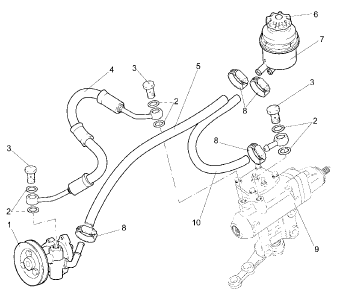

Рис. 5-3. Система гидроусилителя рулевого управления:
1 – масляный насос гидроусилителя рулевого управления;
2 – прокладка;
3 – болт;
4 – шланг высокого давления;
5 – шланг подводящий,
6 – крышка с указателем уровня жидкости;
7 – масляный бак;
8 – винтовой хомут;
9 – рулевой механизм;
10 – шланг низкого давления.
- Возможные неисправности, их причины и методы устранения
- Осмотр и проверка рулевого управления (общий осмотр)
- Проверка шаровых шарниров рулевых тяг
- Рулевой механизм с гидроусилителем (техническая характеристика)
- Снятие и установка
- Рулевая колонка (снятие и установка)
- Тяги и шаровые шарниры рулевого привода (снятие и установка)
- Проверка и ремонт
- Маятниковый рычаг с кронштейном (снятие и разборка)
- Сборка и установка
