Работа пневматического привода тормозов автомобилей и автопоездов КамАЗ

1. Отторможенное состояние. Перед началом движения автомобиля необходимо заполнить пневмосистему сжатым воздухом. Наполнение воздушных баллонов всех контуров сжатым воздухом контролируется по сигнальным лампам и зуммеру. Лампы I, II, III, IV должны погаснуть, а зуммер—перестать звучать при достижении давления 5,0 кгс/см2. после чего можно начинать движение. При этом нужно оттормозить стояночный тормоз и убедиться, что лампа V также погасла. Дальнейшее заполнение системы контролируется по манометру. При достижении давления 7.0—7,5 кгс/см2 включается регулятор давления и наполнение системы прекратится. При падении давления в системе до 6,2—6,5 кгс/см2 регулятор давления выключается и происходит наполнение системы компрессором.

При движении автомобиля без прицепа (полуприцепа) привод тормозов находится в следующем состоянии:

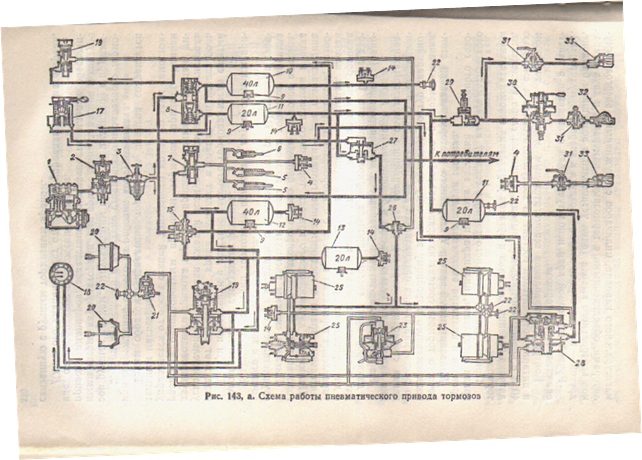

а) воздушные баллоны 10, 11, 12 и 13 (см. рис. 143, а) заполнены сжатым воздухом под номинальным давлением;

б) от баллонов сжатый воздух подведен к секциям тормозного крана 19, к ускорительному клапану 27, ручному тормозному крану 17, разобщительным кранам 31 соединительных головок 32 и 33;

в) педаль тормоза, связанная с рычагом тормозного крана 19, находится в исходном верхнем крайнем положении;

г) рукоятка ручного крана 17 находится в исходном переднем крайнем положении. Сжатый воздух из баллона через кран 17 подведен к ускорительному клапану 27 и через последний заполняет цилиндры с пружинами энергоаккумуляторов 25, удерживая их в отторможснном положении. Болты механического растормаживания камер завернуты до упора;

д) разобщительные краны 31 находятся в закрытом положении, т. е. их рукоятки расположены перпендикулярно оси кранов;

е) соединительные головки 32 и 33 должны быть закрыты крышками;

ж) сжатый воздух постоянно подводится к крану включения вспомогательного тормоза 7 и к прочим потребителям.

При работе автомобиля с прицепом (полуприцепом), имеющим однопроводный привод тормозов (соединительная головка типа Б), магистраль управления тормозами прицепа должна быть присоединена к соединительной головке 32 типа «А» тягача. Разобщительный кран 31 этой головки должен быть открыт, и сжатый воздух под давлением 5,0—5,2 кгс/см2 должен подаваться в пневмосистему прицепа. Разобщительные краны двухпроводного привода тормозов прицепа остаются закрытыми.

При работе автомобиля с прицепом (полуприцепом), имеющим двухпроводный привод тормозов, головки питающей и тормозной магистралей тормозов прицепа должны быть присоединены к соответствующим соединительным головкам тягача. Разобщительные краны 3] этих головок должны быть открыты. Сжатый воздух с но-минальным давлением 6,2—7,5 кгс/см2 должен подаваться в пневмосистему прицепа по питающей магистрали. Давление в тормозной магистрали должно отсутствовать. Разобщительный кран однопроводного привода должен быть закрыт.

2. Торможение автомобиля рабочим тормозом. Торможение тягача и автопоезда осуществляется нажатием на педаль тормоза. Усилие, прикладываемое водителем к педали, передается через систему рычагов и тяг к тормозному крану 19. При этом сжатый воздух, подведенный из воздушного баллона 13 к верхней секции тормозного крана 19, поступает через клапан ограничения давления 2! в передние тормозные камеры 20 и в одну из управляющих магистралей клапана 28 управления тормозами прицепа с двухпроводным приводом.

Одновременно пз воздушного баллона 12 через нижнюю секцию тормозного крана 19 сжатый воздух поступает через автоматический регулятор тормозных сил 23 к тормозным камерам задней тележки 25, а также в другую управляющую магистраль клапана 28. Таким образом, колеса автомобиля затормаживаются с интенсивностью, выбранной водителем из условий движения. Если автомобиль имеет прицеп (полуприцеп), то последний также затормаживается. Вследствие срабатывания клапана 28 сжатый воздух из воздушного баллона // поступает к клапану 30 управления тормозами прицепа с однопроводным приводом и в тормозную магистраль двухпроводного привода.

При работе автомобиля с прицепом (полуприцепом), имеющим одпопроводный привод тормоза, торможение прицепа осуществляется следующим образом: клапан тормозов прицепа 30 срабатывает и выпускает воздух из соединительной магистрали прицепа, в результате чего срабатывает привод на прицепе. При работе автомобиля с прицепом (полуприцепом), имеющим двухпроводный привод тормозов, торможение прицепа происходит к результате подачи клапаном 28 сжатого воздуха в тормозную магистраль прицепа.

При оттормаживании тягача водитель отпускает педаль тормоза, В тормозном кране 19 обе секции соединяются с атмосферой. Сжатый воздух из передних тормозных камер 20 выходит через клапан 21 в атмосферу, и передние колеса тягача растормаживаются. Сжатый воздух из тормозных камер 25 задней тележки через регулятор тормозных сил 23 и нижнюю секцию тормозного крана 19 также уходит в атмосферу. Происходит ускоренное растормаживание тормозов задней тележки тягача. Из управляющих магистралей клапана 28 сжатый воздух также уходит в атмосферу через тормозной кран 19. Тормозная магистраль клапаном 28 отсоединяется от питающей магистрали и соединяется с атмосферным выводом. Сжатый воздух из тормозной магистрали уходит в атмосферу. Это приводит к растормаживанию прицепа. При однопроводной системе вследствие падения давления в управляющей магистрали клапан управления тормозами прицепа 30 срабатывает, и сжатый воздух поступает и соединительную магистраль прицепа через разобщительным кран 31 и соединительную головку 32. Сжатый воздух тормозных камер прицепа уходит через воздухораспределитель прицепа в атмосферу.
