Проверка защитных чехлов шарниров равных угловых скоростей и шарнира тяги
переключения передачОКА / Техническое обслуживание / Проверка защитных чехлов шарниров равных угловых скоростей и шарнира тяги
переключения передач
ОБЩИЕ СВЕДЕНИЯ
Замените порванные, потрескавшиеся и потерявшие эластичность защитные чехлы,
иначе вода и грязь, попавшие в шарниры, быстро выведут их из строя.

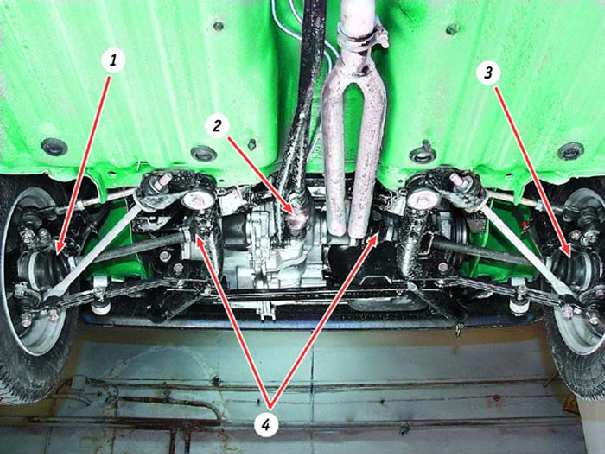

Расположение шарниров на автомобиле (вид снизу):
1 – наружный левый шарнир равных угловых скоростей (ШРУС) 2 – шарнир тяги переключения передач 3 – наружный правый шарнир равных угловых скоростей 4 – внутренние шарниры равных угловых скоростей
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осмотрите защитный
чехол шарнира тяги
переключения передач.
2. Осмотрите защитные чехлы внутренних...
3. ...и наружных шарниров равных угловых скоростей.
4. Для проверки всей
поверхности чехлов
проворачивайте валы
привода за колеса. При
этом рычаг переключения
передач должен стоять в
нейтральном положении.
