Проверка герметичности системы питания - Проверка в подкапотном пространствеОКА / Техническое обслуживание / Проверка герметичности системы питания - Проверка в подкапотном пространстве

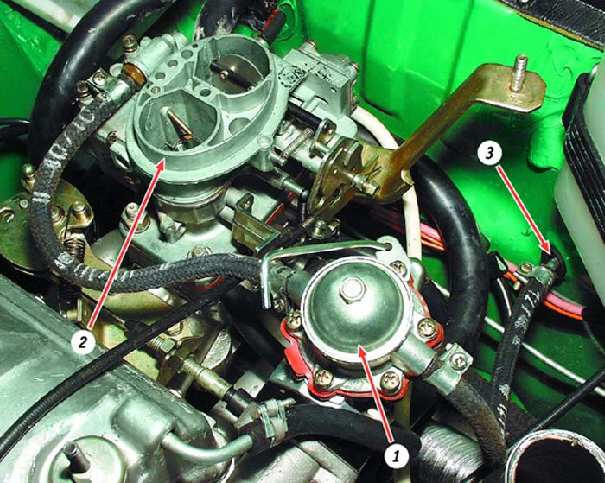

Расположение узлов системы питания в подкапотном пространстве (воздушный
фильтр снят):
1 – топливный насос
2 – карбюратор
3 – топливопровод
ОБЩИЕ СВЕДЕНИЯ
Перед началом работы снимите воздушный фильтр (см. подраздел 3.9.).
Рекомендации
При обнаружении течи в местах подсоединения шлангов подтяните хомуты их
крепления. Неисправные хомуты замените.
Осмотрите шланги по всей длине, замените порванные, потрескавшиеся или
потерявшие
эластичность.
Если топливо подтекает из карбюратора, топливного насоса или топливного бака,
обратитесь к специалистам или к главе 10.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Шланг от
топливопровода к
топливному насосу.
2. Шланги на топливном насосе.
3. Шланг на карбюраторе.
4. Проверьте изнутри
салона соединения шлангов
с датчиком указателя
уровня топлива. Для этого
сложите заднее сиденье,
отверните два винта
крепления и снимите
крышку лючка. Затем...
5. ...проверьте
герметичность соединения
шланга с датчиком
указателя уровня топлива.
