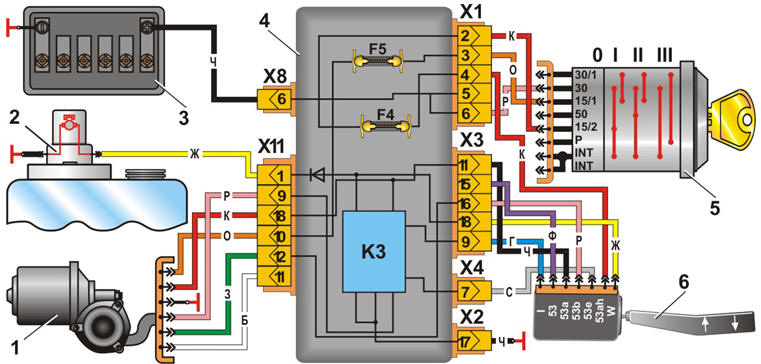

Схема включения стеклоочистителя и омывателя ветрового окна
1 – электродвигатель стеклоочистителя; 2 – электродвигатель омывателя; 3 – аккумуляторная батарея; 4 – блок предохранителей и реле; 5 – выключатель зажигания; 6 – переключатель стеклоочистителя и омывателя ветрового окна
