Монтажный блок - Дополнительные предохранители и реле (система впрыска
топлива)ВАЗ 2110 / Тормозная система / Монтажный блок - Дополнительные предохранители и реле (система впрыска
топлива)
ОБЩИЕ СВЕДЕНИЯ
Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов.
Цепи, защищаемые дополнительными предохранителями (все предохранители на 15 А)
1 – модуль зажигания, контроллер;
2 – клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода
(подогрева), датчик расхода воздуха;
3 – реле топливного насоса, топливный насос, форсунки.
Дополнительные реле:
4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

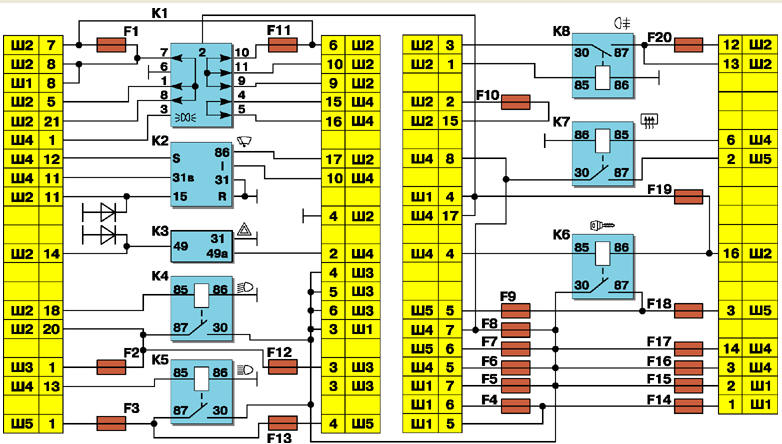

Схема соединений монтажного блока (наружная цифра в обозначении наконечника
провода – номер колодки, а внутренняя цифра – условный номер штекера)
К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; К8 – резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается); F1–F20 – плавкие предохранители

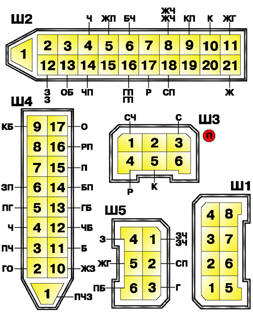

Порядок условной нумерации штекеров в соединительных колодках монтажного
блока и цвета присоединяемых к ним проводов
