Снятие. Установите автомобиль над смотровой канавой (на подъемник). Опустите рычаг
стояночного тормоза, установите рычаги переключения передач раздаточной коробки и коробки передач в
нейтральное положение. Отсоедините провода от аккумуляторной батареи. Снимите передний коврик пола,
отверните рукоятки с рычагов раздаточной коробки и коробки передач и снимите наружные чехлы. Найти специалиста по вывозу строительного мусора в москве www.umkuslugi.ru.

Отверните винты крепления и снимите крышку люка рычага управления раздаточной коробкой. После чего
снимите внутренний уплотнительный чехол.

Нажмите вниз на стержень 7 (рис. 3-34) рычага управления 4 и отверткой или каким-либо другим
заостренным инструментом выньте запорную втулку 12 из канавки на стержне рычага. Снимите стержень.

Рис. 3-34. Детали рычага управления:

1 – ось вилки рычага управления; 2 – втулка; 3 – втулка дистанционная; 4 – рычаг управления;
5 – шайба;
6 – гайка оси вилки;
7 – стержень рычага управления; 8 – рукоятка;
9 – упорная подушка;
10 – упругая втулка;
11 – дистанционная втулка; 12 – запорная втулка;
13 – вилка рычага управления; 14 – гайка крепления кронштейна; 15 – шайба;
16 – кронштейн рычага управления; 17 – упорная шайба;
18 – шайба;
19 – гайка вилки рычага управления.

Отсоедините колодку жгута проводов от колодки датчика скорости и провода от датчика
контрольной лампы блокировки дифференциала. Проворачивая карданные валы, отсоедините фланцы
карданных валов от валов раздаточной коробки, а фланец промежуточного карданного вала - от фланца
вторичного вала коробки передач.

Отверните две гайки 8 (рис. 3-35) крепления заднего кронштейна 2 раздаточной коробки к
поперечине задней опоры. Снимите шайбы 7 и извлеките болты 4. Подведите опорную часть домкрата до
упора к раздаточной коробке. Отвернув четыре гайки 8 крепления кронштейнов 3, опустите вниз и снимите
с домкрата раздаточную коробку.

Установку раздаточной коробки проводите в последовательности, обратной снятию.

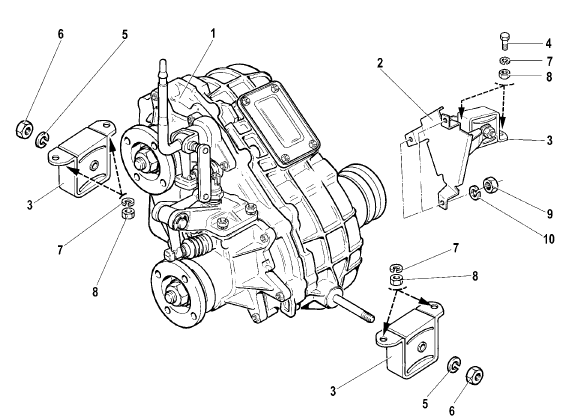

Рис. 3-35. Кронштейны подвески раздаточной коробки:

1 – раздаточная коробка; 2 – кронштейн подвески задний; 3 – кронштейн подвески;
4 – болт;
5 – шайба;
6 – гайка оси подвески;
7 – шайба;
8 – гайка кронштейна подвески; 9 – гайка заднего кронштейна подвески; 10 – шайба.
