Техническая характеристика

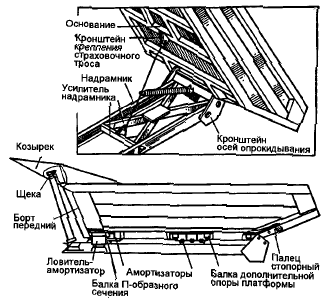

Платформа автомобиля-самосвала (рис. 262)
Рис. 262. Платформа автомобиля-самосвала
—
цельнометаллическая, сварная с защитным козырьком,
обогревается отработавшими газами для
предотвращения
примерзания груза, угол опрокидывания
—60°. Гидроцилиндр—телескопический одностороннего
действия трех трехступенчатый.
Масляный
насос шестеренного типа подачей 56 л/мин при
частоте вращения вала насоса 1900 - 2000 мин-1.
Привод насоса — от двигателя через коробку передач
и коробку отбора мощности. Передаточное число
привода двигатель-насос — 1,26. Клапан ограничения
подъема ограничивает подъем
платформы при
достижении платформой максимального угла подъема.
Электропневмоклапаны обеспечивают подвод воздуха от пневмосистемы автомобиля к пневмокамерам, установленным на коробке отбора мощности.
Масляный бак — штампованный, сварной, имеет
заливную горловину с фильтрующей
сеткой, указатель
уровня масла и сапун. На сливной магистрали
в баке установлен сетчатый фильтр.
