КАРДАННАЯ ПЕРЕДАЧАКамаз / СБОРОЧНЫЕ ЕДИНИЦЫ И СИСТЕМЫ СИЛОВОГО АГРЕГАТА / КАРДАННАЯ ПЕРЕДАЧА
Схема карданных передач автомобиля
КАМАЗ
зависит от колесной формулы (см. табл. 29).
Таблица 29
Схемы карданных передач автомобилей КАМАЗ | ||||||
Неполноприводные | Полноприводные | |||||
Кол-во осей | 2 | 3 | 4 | 2 | 3 | 4 |
Модели автомобилей КАМАЗ | 43253 | 53229 55111 65115 |
6540 | 4326 | 43114 43115 43118 |
6350 |
Кол-во карданов | 1 | 2 | 3 | 3 | 4 | 5 |
Рисунок | 173 | 172 |
Комплекты карданных валов для конкретных автомобилей зависят от колесной базы и передаваемого момента (см. табл. 30).
Карданные валы автомобилей КАМАЗ | ||||||||||
Модели автомобилей КАМАЗ Карданные валы | 53229 | 55111 | 65115 | 53215 | 54115 | 53228 | 43114 43115 43118 |
4326 | 65111 | 44108 |
Основной вал | Отсутствует | 43114 | ||||||||
Вал привода переднего моста | Отсутствует | Различные | 5320 | Различные | ||||||
Вал привода промежуточного моста | 53229 | 53215 | Различные | нет | Различные | |||||
Вал привода заднего моста | 4310 | 5320 | 4326 | 5320 |
Карданная передача автомобилей 6х4 (рис. 173)

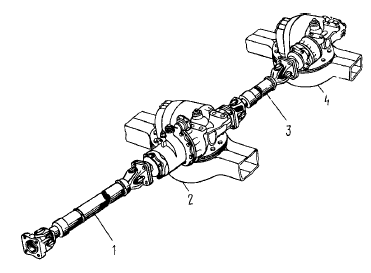

Рис. 173. Карданная передача:
1 - вал привода промежуто чного моста; 2 - мост промежуточный; 3 - вал привода заднего моста; 4 - мост задний
состоит из двух карданных валов:
привода промежуто
чного 2 и заднего 4 мостов.
Карданная передача полноприводных автомобилей (рис. 172)

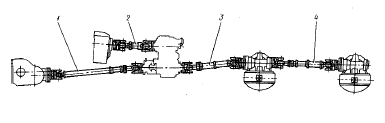

Рис. 172. Карданная передача:
1 — вал привода переднего моста; 2 — основной вал; 3 — вал привода промежуточ- ного моста; 4 — вал привода заднего моста
состоит из четырех карданных валов: основного
вала между коробкой передач и раздаточной
коробкой, вала привода промежуточного моста,
вала
привода заднего моста и вала привода переднего моста.
Карданные валы (рис. 174 и 175)

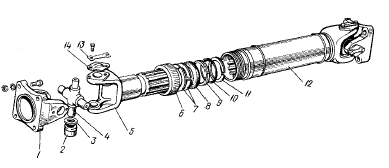

Рис. 174. Карданный вал:
1 — фланец-вилка; 2 — игольчатый подшипник; 3 — уплотнение; 4 — крестовина; 5 — скользящая вилка; 6 — гайка; 7, 9, 11 — разрезные шайбы; 8 — войлочное кольцо; 10 — резиновое кольцо; 12 — вал; 13 — стопорная пластина; 14 — опорная пластина

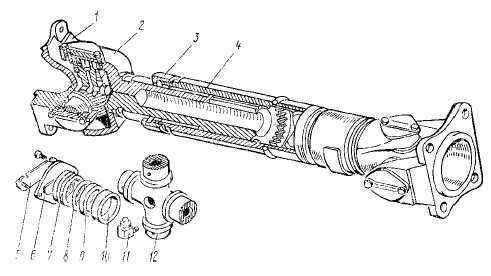

Рис. 175. Карданный вал:
1 - фланец-вилка; 2 - вилка скользящая; 3 - гайка; 4 - вал; 5 - пластина замочная; 6 - пластина опорная; 7 - подшипник игольчатый; 8 - уплотнение торцевое; 9 - манжета радиального уплотнения; 10 - манжета торцевая; 11 - масленка; 12 - крестовина
изготовлены из тонкостенных труб, к одному концу которых
приварена
неподвижная вилка шарнира, а к другому — шлицевая
втулка, соединенная со скользящей вилкой шарнира.
Все шарниры карданной передачи состоят из неподвижной или скользящей вилки, фланца-вилки и крестовины, установленной в ушках вилок на игольчатых подшипниках.
Уплотнение (рис. 176)
Рис. 176. Комбинированное уплотнение игольчатого подшипника крестовины:
1 — стакан подшипника; 2 — манжета радиального уплотнения; 3 — манжета торцовая; 4 — шип крестовины
игольчатых подшипников
комбинированное. Оно состоит из резиновой самоподжимной
двухкромочной манжеты радиального
уплотнения, встроенной в обойму
подшипника, и
двухкромочной торцовой манжеты, напрессованной
на шип крестовины.
В конструкции карданных валов применено подвижное
шлицевое соединение, обеспечивающее необходимое
изменение рабочей длины вала при движении
автомобиля. Для защиты шлицевого
соединения
от попадания грязи и удержания смазочного
материала карданные валы в местах
соединения
герметизированы. Смазочный материал удерживается
во внутренней полости от вытекания заглушкой,
завальцованной в шлицевой втулке,
а также резиновыми
войлочными кольцами, которые поджимаются
гайкой.
На автомобилях КАМАЗ-53229,КАМАЗ-55111,
КАМАЗ-65115 устанавливаются усиленные
карданные
валы модели 4310 с круглыми фланцами.
Карданный
вал привода среднего моста дополнительно усилен
за счет увеличения диаметра трубы
с 82 до 94мм.
Порядок эксплуатации, технического обслуживания
и ремонта аналогичен изложенному в соответствующих
разделах Руководства по техническому
обслуживанию
и ремонту автомобилей
КамАЗ типа 6х4.
