Вентиляция салонаChevrolet Niva / Кузов / Вентиляция салона
Наружный воздух может поступать в салон автомобиля следующим образом:
• через верхние щели панели приборов и сопла обдува стекол передних дверей, если
переместить распределительный рычаг в крайнее правое положение;
• через боковые 13 (рис. 8-29) и центральные 7 сопла, если распределительный
рычаг
переместить в крайнее левое положение;
• через нижние сопла в зону ног водителя пассажиров, если распределительный
рычаг находится
в среднем положении.
Для увеличения подачи воздуха в салон автомобиля включите электровентилятор 12
(рис.8-33)
отопителя переключателем 6 (рис. 8-31).

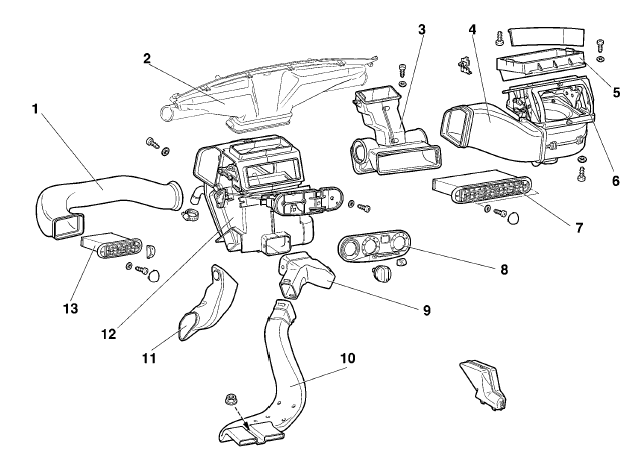

Рис. 8-29. Система отопления салона кузова:
1 – воздухопровод вентиляции;
2 – воздухопровод обогрева ветрового стекла;
3 – промежуточный корпус;
4 – промежуточный воздухопровод;
5 – корпус фильтра воздухозаборника;
6 – вентилятор системы отопления;
7 – центральное сопло вентиляции салона;
8 – облицовка рычагов управления;
9 – передний воздухопровод обогрева салона;
10 – задний воздухопровод обогрева салона;
11 – воздухопровод обогрева ног;
12 – отопитель в сборе;
13 – боковое сопло.

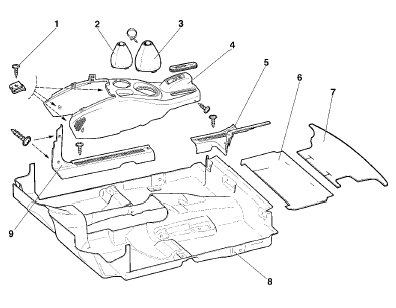

Рис. 8-30. Обивки пола кузова:
1 – винт;
2 – чехол рычага раздаточной коробки;
3 – чехол рычага коробки передач;
4 – облицовка туннеля пола;
5 – задняя облицовка порога пола;
6 – передний коврик багажника;
7 – задний коврик багажника;
8 – коврик пола;
9 – передняя облицовка порога пола.

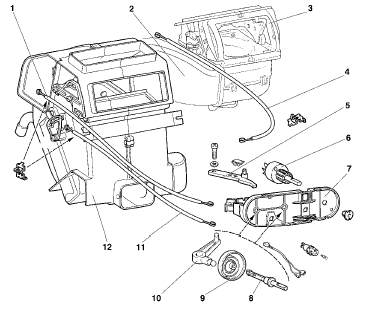

Рис. 8-31. Привод управления заслонками отопителя:
1 – тяга привода заслонки распределения;
2 – промежуточный воздухопровод;
3 – вентилятор отопителя;
4 – тяга привода заслонки рециркуляции;
5 – рычаг управления заслонкой рециркуляции;
6 – переключатель;
7 – кронштейн рычагов управления;
8 – вал привода заслонки управления отопителем;
9 – кулачок привода рычагов;
10 – рычаг управлением отопителем.

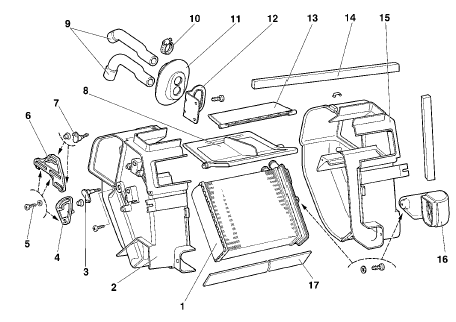

Рис. 8-32. Детали отопителя:
1 – радиатор отопителя;
2 – левый кожух отопителя;
3 – рычаг управления заслонкой управления отопителем;
4 – промежуточный рычаг;
5 – винт;
6 – сектор рычагов;
7 – рычаг привода заслонки распределителя воздуха;
8 – заслонка управления отопителем;
9 – шланги отопителя;
10 – хомут;
11 – экран шлангов;
12 – кронштейн;
13 – заслонка распределения воздуха;
14 – уплотнитель;
15 – правый кожух отопителя;
16 – воздухопровод обогрева ног пассажира;
17 – прокладка радиатора.

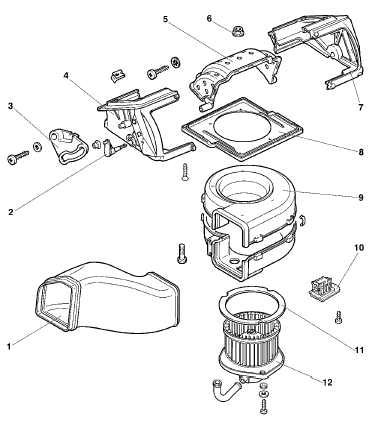

Рис. 8-33. Разборка вентилятора отопителя:
1 – промежуточный воздухопровод;
2 – рычаг привода заслонки рециркуляции;
3 – рычаг заслонки воздухозаборника;
4 – левый корпус воздухозаборника;
5 – заслонка рециркуляции;
6 – гайка;
7 – правый корпус воздухозаборника;
8 – щиток воздухозаборника;
9 – улитка вентилятора;
10 – добавочный резистор;
11 – уплотнитель фланца вентилятора;
12 – электровентилятор отопителя.
