Снятие и установка передних сиденийChevrolet Niva / Кузов / Снятие и установка передних сидений
Устройство передних сидений показано на рис. 8-21.
Снятие передних сидений производите в следующем порядке:
• отожмите ручку 2 вверх и передвиньте сиденье в крайнее заднее положение;
• отверните две передние гайки 1 крепления салазок 2 сиденья к полу;
• передвиньте сиденье в крайнее переднее положение, выверните заднюю гайку и
болт 3
крепления салазок сиденья к полу кузова;
• снимите сиденье в сборе.
Установку передних сидений производите в обратном порядке.
Открутите четыре болта 4 (рис. 8-22) крепления салазок к каркасу подушки
переднего сиденья и
снимите салазки 4 (рис. 8-21).

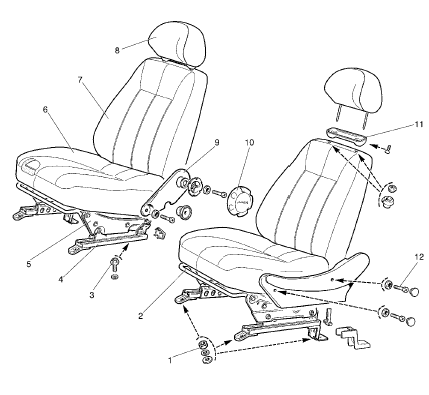

Рис. 8-21. Установка передних сидений:
1 – гайка;
2 – рычаг механизма перемещения сиденья;
3 – болт;
4 – салазки;
5 – каркас переднего сиденья;
6 – подушка;
7 – спинка сиденья;
8 – подголовник;
9 – облицовка;
10 – ручка;
11 – облицовка подголовника;
12 – винт.

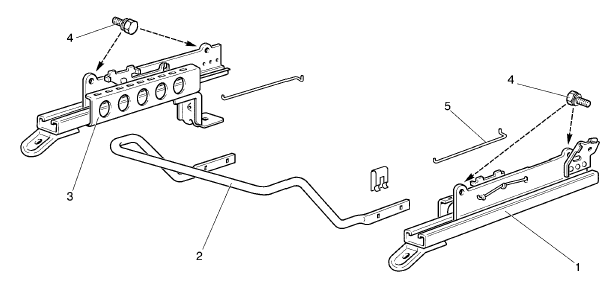

Рис. 8-22. Салазки передних сидений:
1 – наружные салазки;
2 – рычаг механизма перемещения сиденья;
3 – внутренние салазки;
4 – болт;
5 – пружина.
