Генератор 1631.3701 или 192.3771Волга / Электрооборудование / Генератор 1631.3701 или 192.3771
ОБЩИЕ СВЕДЕНИЯ

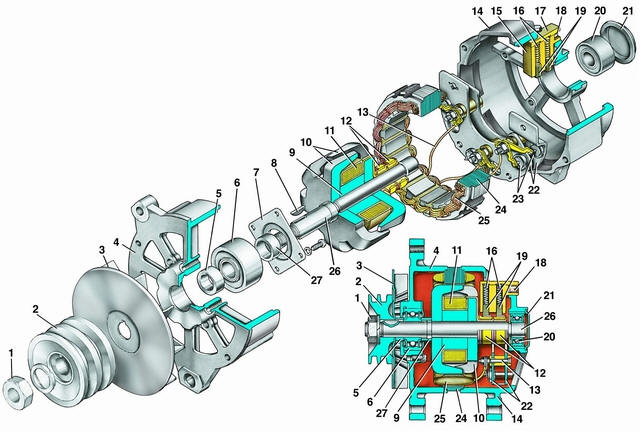

Снятие, разборка и ремонт обоих генераторов аналогичны. Устройство генератора
показано на рисунке.
Генератор для двигателей ЗМЗ–402 и ЗМЗ–4021
1 – гайка;
2 – шкив;
3 – крыльчатка вентилятора;
4 – крышка со стороны привода;
5 – распорная втулка вентилятора;
6 – передний подшипник;
7 – крышка переднего подшипника;
8 – шпонка;
9 – втулка ротора;
10 – магнитопровод ротора;
11 – обмотка ротора;
12 – контактное кольцо;
13 – вывод обмотки статора;
14 – крышка со стороны привода;
15 – щеткодержатель;
16 – пружина щетки;
17 – крышка щеткодержателя;
18 – клемма «Ш»;
19 – щетка;
20 – задний подшипник;
21 – крышка заднего подшипника;
22 – выпрямительный блок;
23 – диод;
24 – статор;
25 – обмотка статора;
26 – вал ротора;
27 – упорная втулка ротора
