Замена выключателя замка двери задка

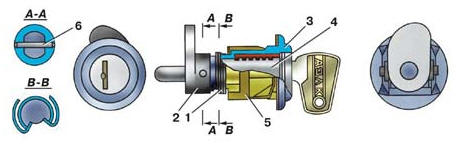

Выключатель замка двери задка
1 – возвратная пружина;
2 – кулачок;
3 – корпус выключателя;
4 – цилиндр;
5 – пружинный держатель;
6 – штифт кулачка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять замок 4 (см. рис. Замок и привод замка двери задка кузова типа
“хэтчбек”)
двери задка, вывернув два болта 9 его крепления.
2. Снять выключатель 7.
3. Для этого отверткой через прямоугольное отверстие во внутренней панели двери
задка поочередно поджать четыре лепестка пружинного держателя 6 и ввести их в
фигурное отверстие в наружной панели двери задка, при этом выключатель легко
вынимается снаружи.
4. Для регулировки четкости запирания двери задка необходимо ослабить три болта
9
крепления защелки 1 и изменить ее положение относительно кузова.
5. Затянуть болты.
