Уход за кузовом - Основные сечения и контрольные точки кузова автомобиля

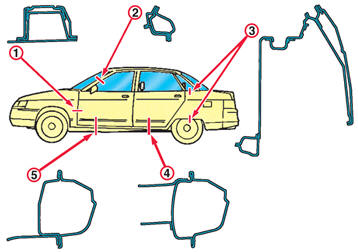

Основные сечения кузова (вид сбоку)

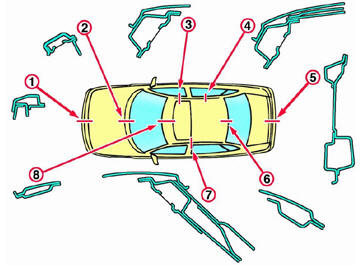

Основные сечения кузова (вид сверху)

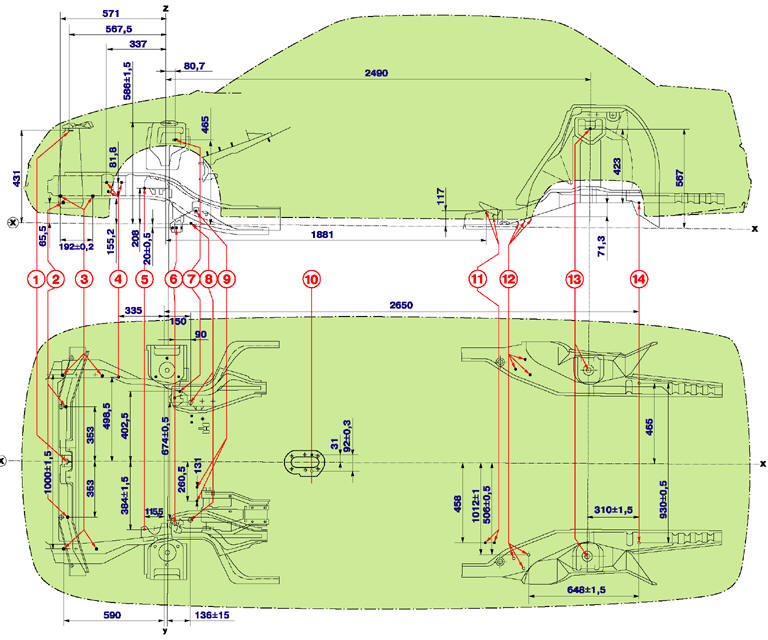

Основные справочные размеры точек крепления узлов и агрегатов автомобиля
X, У, Z – базовые линии;
1 – верхнего крепления радиатора;
2 – поперечины передней подвески к рамке радиатора;
3 – рычагов передней подвески;
4 – правой опоры силового агрегата;
5 – правой опоры силового агрегата;
6 – базовые точки;
7 – верхней штанги подвески силового агрегата;
8 – базовые отверстия;
9 – задней подвески силового агрегата;
10 – рычага переключения передач;
11 – регулятора тормозов;
12 – рычагов задней подвески;
13 – верхних точек крепления стоек задней подвески;
14 – базовые отверстия
