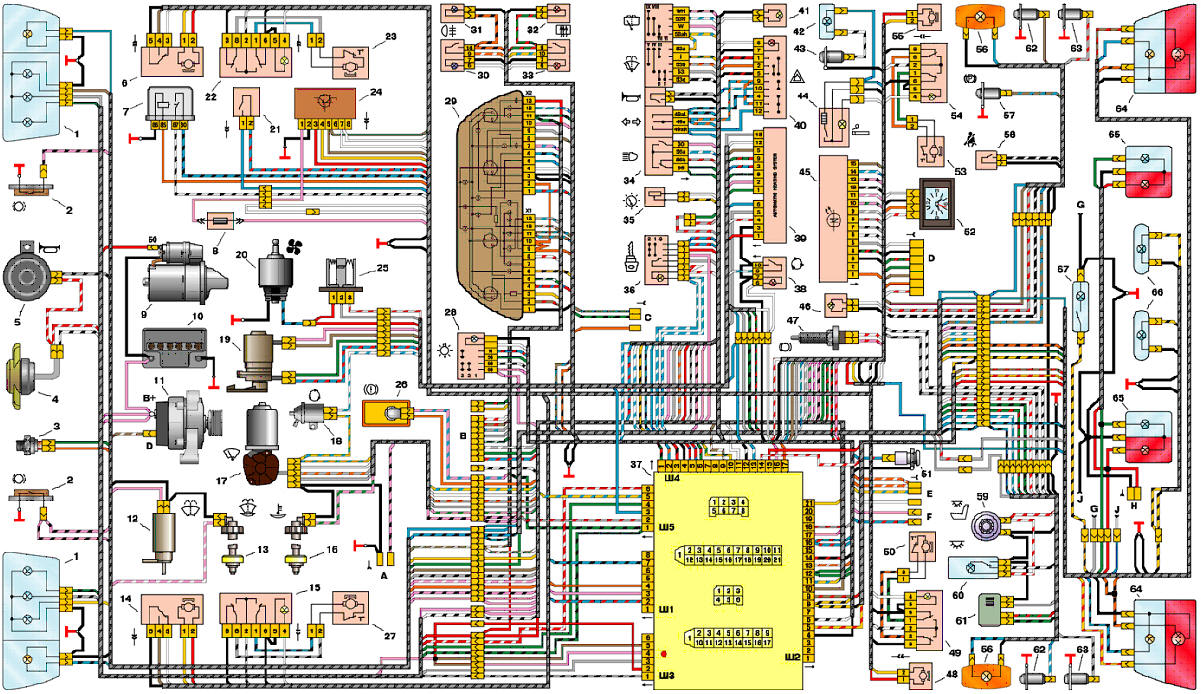

Схема электрооборудования автомобиля ВАЗ-21102
1 - блок-фара
35 - выключатель освещения приборов
2 - датчики износа колодок передних тормозов
36 - выключатель зажигания
3 - выключатель света заднего хода
37 - монтажный блок
4 - электродвигатель вентилятора системы охлаждения двигателя
38 - выключатель клапана рециркуляции
5 - звуковой сигнал
39 - контроллер отопителя
6 - моторедуктор блокировки замка правой передней двери
40 - выключатель аварийной сигнализации
7 - реле включения электростеклоподъемников
41 - лампа освещения рычагов управления отопителем
8 - предохранитель на 8 А
42 - лампа освещения вещевого ящика
9 - стартер
43 - выключатель лампы освещения вещевого ящика
10 - аккумуляторная батарея
44 - прикуриватель
11 - генератор
45 - блок индикации бортовой системы контроля
12 - электродвигатель омывателя ветрового стекла
46 - лампа освещения пепельницы
13 - датчик уровня омывающей жидкости
47 - выключатель сигнала торможения
14 - моторедуктор блокировки замка левой передней двери
48 - моторедуктор блокировки замка левой задней двери
15 - переключатель электростеклоподъемника левой передней двери
49 - переключатель электростеклоподъемника левой задней двери
16 - датчик уровня охлаждающей жидкости
50 - моторедуктор электростеклоподъемника левой задней двери
17 - моторедуктор очистителя ветрового стекла
51 - розетка для переносной лампы
18 - клапан рециркуляции
52 - часы
19 - микромоторедуктор привода заслонки отопителя
53 - моторедуктор электростеклоподъемника правой задней двери
20 - электродвигатель отопителя
54 - переключатель электростеклоподъемника правой задней двери
21 - выключатель замка багажника
55 - моторедуктор блокировки замка правой задней двери
22 - переключатель электростеклоподъемника правой передней двери
56 - боковой указатель поворота
23 - моторедуктор электростеклоподъемника правой передней двери
57 - выключатель контрольной лампы стояночного тормоза
24 - блок управления системы блокировки замков дверей
58 - датчик ремня безопасности водителя
25 - дополнительный резистор электродвигателя отопителя
59 - плафон направленного света
26 - датчик уровня тормозной жидкости
60 - плафон освещения салона
27 - моторедуктор электростеклоподъемника левой передней двери
61 - датчик температуры воздуха в салоне
28 - переключатель наружного освещения
62 - выключатель в стойке передней двери
29 - комбинация приборов
63 - выключатель в стойке задней двери
30 - выключатель заднего противотуманного света
64 - наружный задний фонарь
31 - контрольная лампа противотуманного света
65 - внутренний задний фонарь
32 - контрольная лампа обогрева заднего стекла
66 - фонари освещения номерного знака
33 - выключатель обогрева заднего стекла
67 - фонарь освещения багажника
34 - подрулевой переключатель
А - колодки для подключения электродвигателя омывателя заднего стекла
В - колодки для подключения жгута системы впрыска
С - к колодке жгута предупредительного света
D - колодка для подключения к бортовому компьютеру
Е - к колодке жгута очистителей фар
F - колодка для подключения к датчику уровня топлива в модуле электробензонасоса
G - к элементу обогрева заднего стекла
H - колодка для подключения дополнительного сигнала торможения
J - к моторедуктору замка багажника
На схеме условно не показано, что в жгуте проводов панели приборов вторые концы
всех проводов белого, черного, оранжевого цветов, белого с красной полоской и
желтого
с голубой полоской соединены между собой в одних точках.
