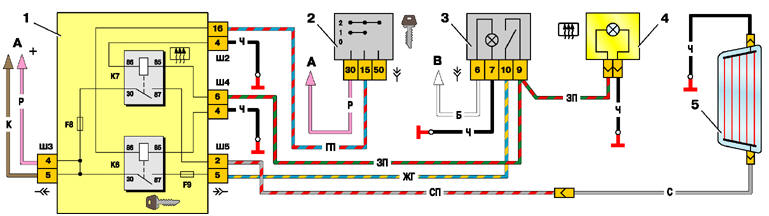

Схема системы обогрева заднего стекла
1 – монтажный блок;
2 – выключатель зажигания;
3 – выключатель обогрева заднего стекла;
4 – контрольная лампа включения обогрева;
5 – элемент обогрева заднего стекла;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
А – к источникам питания
Нагревательный элемент стекла включается с помощью вспомогательного реле К7
типа
904.3747–10, установленного в монтажном блоке. При включении обогрева загорается
контрольная лампа 4, расположенная рядом с выключателем и подсвечивающая
клавишу выключателя оранжевым цветом.
Обогрев заднего стекла можно включить только при включенном зажигании, так как
напряжение к выключателю 3 подается через дополнительное реле К6, срабатывающее
при включении зажигания.
Питание к нагревательному элементу стекла подается через контакты реле К7 от
предохранителя F7, который напрямую подсоединен к источникам питания.
Если при включении обогрева заднее стекло не обогревается, необходимо проверить
предохранитель F8, провода и их соединения, а также выключатель и реле К7.
