Исправное состояние системы освещения и световой сигнализации является необходимым условием безопасности автомобильного движения. Это указывает на
важность своевременного и регулярного профилакти-
ческого обслуживания осветительных приборов.

При ежедневном техническом обслуживании перед выездом проверьте состояние приборов освещения
при различных положениях переключателей: — комбинированного переключателя фар головного света, передних и задних фонарей; — клавишных переключателей противотуманных фар;
— клавишных выключателей фонарей автопоезда; — протрите загрязненные рассеиватели приборов внешнего освещения и сигнализации.

При сервисе 2 отрегулируйте направление светового
потока фар.

Световой поток фар регулируйте на ровной площадке
(рис. 348)

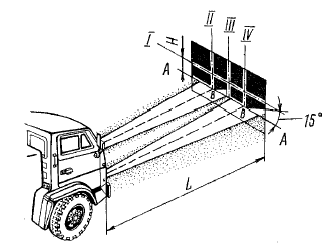

Рис. 348. Схема регулирования фар:

Н, мм L, м 250 10±0,05 190 7,5 ± 0,03 125 5 ± 0,025

с твердым покрытием (асфальт, асфальто-бетон и т.д.). Автомобиль должен быть в снаряженном состоянии, но без груза. Присутствие
водителя в кабине не имеет значения. Давление в
шинах автомобиля доведите до нормы. Рассеиватели
и отражатели фар должны быть чистыми.

Плоский экран с матовой поверхностью шириной не менее 3 м установите перпендикулярно поверхности площадки. Отклонение экрана от перпендикулярности должно быть не более 1°. Линии разметки, нанесенные на экран с допуском ±0,5cм, должны быть хорошо видны.

Автомобиль установить так, чтобы его продольная
ось была перпендикулярна экрану, а линия III совпадала
с продольной плоскостью симметрии автомобиля.

Допустимое отклонение продольной симметрии относительно линии III не более ±5 cм.

Линии II и IV должны совпадать с проекцией центров фар автомобиля на плоскость экрана. Линия I должна находиться на уровне высоты центра фар.

Расстояние от экрана до центров наружной поверхности рассеивателей фар (10±0,05) м. Допускается уменьшение величины данного расстояния до (7,5±0,03) м и (5±0,025) м.

При установке автомобиля на расстоянии (10±0,05) м, (7,5±0,03) м и (5±0,025) м расстояние от линии I до линии А должно быть 250, 190 и 125 мм соответственно.

Свет фар можно регулировать с помощью реглоскопа типа К-303.

Регулирование света противотуманных фар. Установите
экран на расстоянии 5 м от автомобиля и проведите на нем горизонтальную линию, которая должна быть ниже линии высоты центров фар на 100
мм. Отверните гайку 2 (рис. 349)

Рис. 349. Установка противотуманных фар:

1 - кронштейн; 2 - гайка; 3 - фара противотуманная; 4 - буфер

крепления противотуманной фары к кронштейну и установите фару так, чтобы верхняя граница светового пятна совпадала на экране с горизонтальной линией.

Проверку величины падения напряжения на изделиях
светотехники проводите с помощью вольтметра при включенном дальнем свете фар. Для этого
замерьте напряжение между выводом амперметра и
массой и напряжение между штекерным выводом нити дальнего света фар и массой. Падение напряжения, равное разности этих напряжений, не должно превышать 6,5% от номинального напряжения.

Падение напряжения можно проверить непосредственно милливольтметром, обеспечив подачу напряжения к плюсовому выводу амперметра и штекерному выводу нити дальнего света.

На внутренней поверхности колб ламп иногда
появляется налет испаряемого вольфрама, который резко уменьшает силу света. Такие лампы замените.

После замены ламп фар регулирование направления
светового потока обязательно.

Замену ламп производите в помещении, где нет пыли. Нельзя длительное время оставлять оптический
элемент открытым после того, как вынут патрон
с отказавшей лампой. Не дотрагивайтесь пальцами
до поверхности отражателя.

При загрязнении отражателя промойте его чистой теплой водой, очищая ватой его поверхность. Очистку ведите круговыми движениями с небольшим усилием. После промывки оптический элемент просушите, положив его для сушки зеркальной поверхностью отражателя вниз.
