Снятие и установкаChevrolet Niva / Тормозная система / Снятие и установка
Снятие. Поднимите переднюю часть автомобиля, установите его на подставки и снимите колесо.
Снимите направляющие кронштейны шлангов. Отверните перепускные болты,
отсоедините от блока
цилиндров шланги 10 (см. рис. 6-11), не допуская при этом попадания грязи в
полости цилиндров.
Заглушите входные отверстия блока цилиндров и шлангов.
Разогнув края защитного кожуха переднего тормоза, отверните болты крепления
тормоза к
поворотному кулаку (рис. 6-12) и снимите тормоз в сборе.
Установка переднего тормоза проводится в последовательности, обратной снятию.
После установки восстановите уровень тормозной жидкости в бачке и прокачайте
систему, чтобы
удалить воздух из гидравлического привода.

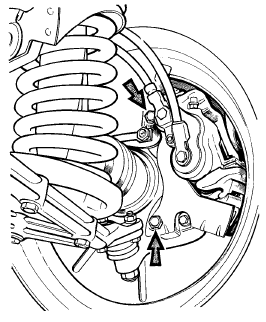

Рис. 6-12. Снятие переднего тормоза.
Стрелками показаны болты, отвертываемые для снятия тормоза.
