Передние тормозаChevrolet Niva / Тормозная система / Передние тормоза
Устройство переднего тормоза показано на рис. 6-11.

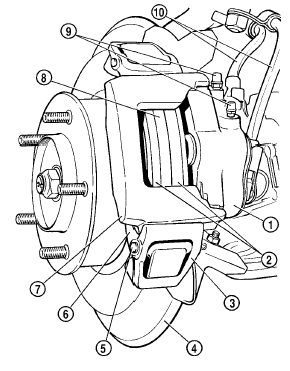

Рис. 6-11. Тормозной механизм переднего колеса:
1 – блок цилиндров;
2 – тормозные колодки;
3 – прижимной рычаг суппорта;
4 – защитный кожух;
5 – ось прижимного рычага;
6 – направляющая колодок;
7 – суппорт тормоза;
8 – тормозной диск;
9 – штуцеры для удаления воздуха;
10 – тормозные шланги.
