Кронштейн педалей сцепления и тормозаChevrolet Niva / Тормозная система / Кронштейн педалей сцепления и тормоза
Снятие и установка. Чтобы снять кронштейн педалей:

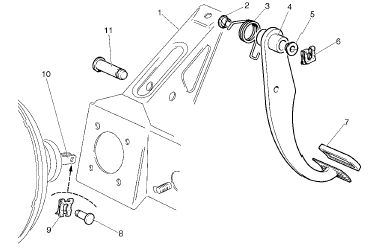

Рис. 6-8. Детали кронштейна педалей сцепления и тормоза:
1 – кронштейн;
2, 5 – наружные втулки педали тормоза;
3 – пружина возвратная;
4 – педаль тормоза;
6 – стопорная скоба;
7 – накладка педали;
8 – палец;
9 – стопорная скоба; наружные втулки педали сцепления;
10 – толкатель;
11 – палец.
• снимите кронштейн вала рулевого управления, как указано в разделе «Рулевое
управление»;
• отсоедините толкатель вакуумного усилителя от педали тормоза, удалив стопорную
скобу 9
(рис. 6-8) и вынув палец 8;
• отсоедините провода от выключателя стоп-сигнала;
• отверните гайки, крепящие кронштейн педалей к щитку передка кузова, вакуумному
усилителю и
панели приборов, снимите кронштейн в сборе с педалями сцепления и тормоза.
Установку выполняйте в обратной последовательности. При этом следите за
правильностью
установки толкателя в гнездо на поршне главного цилиндра сцепления.
Разборка и сборка. Для разборки снимите стопорную скобу 6 с палица 11, выньте
палец 11 и
снимите педаль 4 вместе со втулками 2 и 5 и пружиной 3.
Сборку проводите в обратном порядке. При сборке смажьте консистентной смазкой
Литол-24
пальцы 8 и 11, втулки педалей, концы пружины, места соединения толкателя
вакуумного усилителя с
пальцем.
Проверка и ремонт. При тугом перемещении педали осмотрите рабочие поверхности
педали,
втулок и пальца 11.
Если обнаружатся неглубокие риски или следы окисления на поверхностях
металлических частей,
протрите их шлифовальной шкуркой; изношенные наружные пластмассовые втулки
педалей замените
новыми.
Проверьте упругость пружины 3. При её ослаблении – замените её.
