ОБЩИЕ СВЕДЕНИЯ

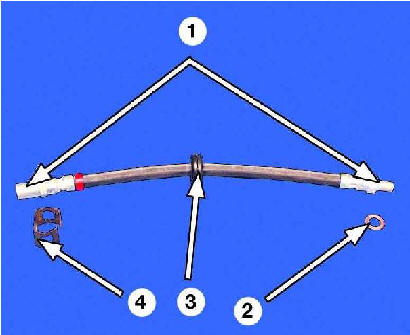

Тормозной шланг:
1 – наконечники
2 – медная прокладка
3 – резиновый уплотнитель
4 – пружинная скоба
Тормозной шланг должен быть эластичен, не иметь надрывов и трещин. Шланг
должен
быть прочно заделан в наконечниках. Резьба наконечников шланга не должна иметь
повреждений. Если при нажатии на педаль тормоза шланг раздувается, значит
порваны
нити кордов. При обнаружении любого из этих дефектов шланг надо заменить.
Замените
сильно обжатую медную прокладку.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Удерживая ключом
тормозной шланг от
проворачивания, отверните
штуцер трубопровода.
Снимите пружинную скобу.
2. Выньте из кронштейна
резиновый уплотнитель
вместе со шлангом.
3. Отверните наконечник
тормозного шланга из
колесного цилиндра и
снимите его. Заглушите
отверстия в трубопроводе
и колесном цилиндре.
4. Установите шланг в
порядке, обратном снятию.
При установке шланга не
забудьте установить
медную прокладку под
наконечник, крепящийся к
колесному цилиндру.
5. При установке шланга следите, чтобы он не был перекручен. Для контроля на шланге нанесена цветная полоса.
6. Аналогично заменяется
шланг, подводящий рабочую
жидкость к тормозным
механизмам задних колес.
7. После замены шланга долейте в бачок свежую тормозную жидкость и прокачайте
систему гидропривода тормозов.
