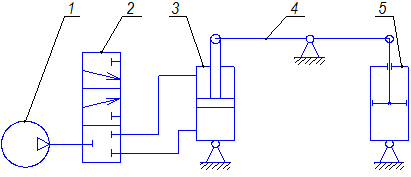

Рисунок 2 – Схема экспериментальной установки

1 – компрессор, 2 – распределитель, 3 – пневмоцилиндр, 4 – рычаг, 5 - амортизатор

Результаты измерений:

Диаметр поршня мм, диаметр штока мм, ход амортизатора мм, передаточное число стенда , давление механических потерь МПа

Порядок проведения теоретических расчетов:

Усилие на поршне цилиндра:

(1.1)

где - площадь поршня и площадь штока соответственно.

Усилие на штоке амортизатора:

(1.1)

Усилие механических потерь:

(1.1)

Значение эффективной силы сжатия на ходе сжатия и растяжения:

(1.1)

Скорость перемещения на ходе сжатия и отбоя:

, (1.1)

Таблица 1 – Экспериментальные данные и результаты расчетов

Pсж,

Мпа

Ротб,

Мпа

tсж,

с

tотб,

с

F1сж,

Н

F1отб,

Н

F2сж,

Н

F2отб,

Н

F0,

Н

F2`сж,

Н

F2`отб,

Н

Vсж,

м/с

Vотб,

м/с

0, 19

0,25

0,4

0,85

1209

1276

882

932

139

743

792

0,463

0,218

0,17

0,2

0,46

1,05

1081

1021

789

745

139

650

606

0,402

0,176

0,15

0,175

0,53

1,16

954

893

697

652

139

557

513

0,349

0,159

0,12

0,16

0,68

1,25

763

817

557

596

139

418

457

0,272

0,148

0,105

0,14

0,76

1,43

668

715

488

522

139

348

382

0,243

0,129

0,085

0,125

0,87

1,55

541

638

395

466

139

255

327

0,213

0,119

0,07

0,1

0,99

1,87

445

511

325

373

139

186

233

0,187

0,099

0,06

0,08

1,08

2,31

382

408

279

298

139

139

159

0,171

0,080
