Проверка эффективности работы вакуумного усилителяОКА / Техническое обслуживание / Проверка эффективности работы вакуумного усилителя
ОБЩИЕ СВЕДЕНИЯ

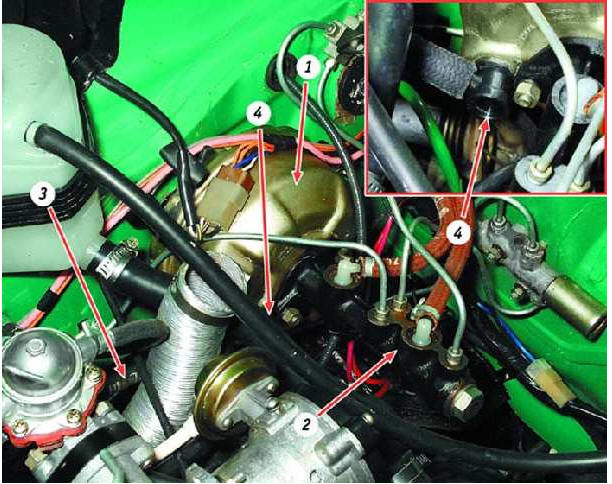

Расположение вакуумного усилителя (запасное колесо снято):
1 – вакуумный усилитель
2 – главный тормозной цилиндр
3 – вакуумный шланг
4 – обратный клапан
Вам потребуются
отвертка
резиновая груша
Перед началом работы снимите запасное колесо.
При выходе из строя вакуумного усилителя значительно возрастает усилие на педали
тормоза, что негативно сказывается на управлении автомобилем.
Если вам не удается устранить дефекты, связанные с работой вакуумного усилителя,
обратитесь к специалистам.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. При неработающем
двигателе нажмите на
педаль тормоза 5–6 раз.
Удерживая педаль тормоза
в нажатом положении,
пустите двигатель. Педаль
тормоза должна
переместиться вперед.
Если этого не произошло,
проверьте...
2. ...плотность посадки
вакуумного шланга на
штуцере впускной трубы и...
3. ...на обратном клапане.
При необходимости в
зависимости от дефекта
подтяните хомут крепления
шланга, замените хомут или
шланг.
4. Для проверки обратного
клапана отсоедините от
клапана вакуумный шланг.
5. Выньте клапан из корпуса
усилителя.
6. Наденьте на штуцер
большего диаметра
(которым клапан
вставляется в усилитель)
резиновую грушу и сожмите
ее. При этом...
7. ...воздух должен выйти через клапан. Отпустите грушу. Если она осталась в сжатом состоянии, значит клапан исправен. В противном случае замените клапан. При отсутствии груши можно продуть клапан ртом.
