Проверка герметичности уплотнений силового агрегата - Проверка автомобиля
снизуОКА / Техническое обслуживание / Проверка герметичности уплотнений силового агрегата - Проверка автомобиля
снизу

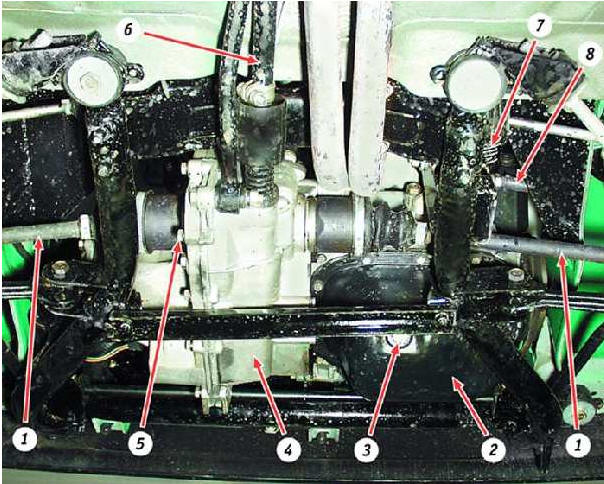

Места проверки возможной течи масла:
1 – полуось
2 – масляный картер
3 – пробка сливного отверстия картера двигателя
4 – коробка передач
5 – пробка сливного отверстия коробки передач
6 – шток выбора передач
7 – масляный фильтр
8 – датчик контрольной лампы недостаточного давления масла
ПОРЯДОК ВЫПОЛНЕНИЯ
5. Прокладка масляного картера (по периметру) и пробка сливного отверстия.
6. Передний сальник
коленчатого вала.
7. Задний сальник
коленчатого вала.
8. Масляный фильтр и датчик контрольной лампы недостаточного давления масла на фланце масляного фильтра.
9. Уплотнение привода спидометра.
10. Места соединения картеров коробки передач и крышки (по периметру).
11. Пробка сливного
отверстия коробки передач.
12. Сальники полуосей и штока выбора передач.
