Подкапотное пространствоОКА / Описание автомобиля / Подкапотное пространство

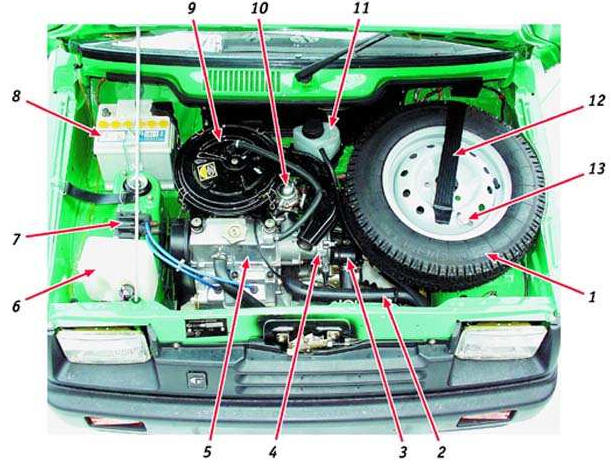

Подкапотное пространство (вид сверху):
1 – запасное колесо
2 – подводящий шланг радиатора
3 – термостат
4 – датчик момента искрообразования
5 – двигатель
6 – бачок омывателя
7 – катушка зажигания
8 – аккумуляторная батарея
9 – воздушный фильтр
10 – топливный насос
11 – расширительный бачок системы охлаждения
12 – ремень крепления запасного колеса
13 – болт крепления запасного колеса

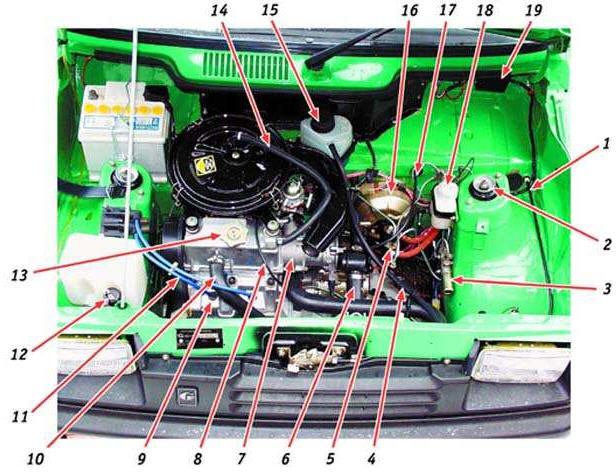

Подкапотное пространство (вид сверху, запасное колесо снято):
1 – тяга привода замка капота
2 – стойка передней подвески
3 – регулятор давления в приводе тормозов
4 – пароотводящий шланг радиатора
5 – главный цилиндр гидропривода тормозов
6 – отводящий шланг радиатора
7 – корпус привода вспомогательных агрегатов
8 – тяга привода воздушной заслонки карбюратора
9 – свеча зажигания
10 – шланг вентиляции картера
11 – высоковольтный провод
12 – насос омывателя ветрового стекла
13 – пробка маслоналивной горловины
14 – шланг большой ветви вентиляции картера
15 – пробка расширительного бачка
16 – вакуумный усилитель тормозов
17 – тяга привода дроссельной заслонки карбюратора
18 – бачок главного цилиндра гидропривода тормозов
19 – коммутатор зажигания

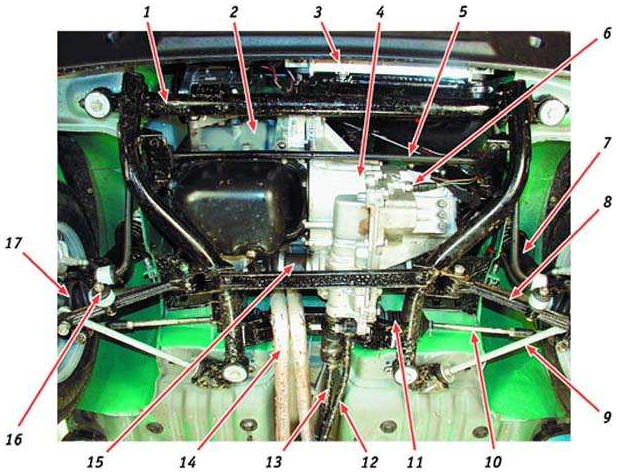

Подкапотное пространство (вид снизу):
1 – подрамник
2 – двигатель
3 – радиатор
4 – коробка передач
5 – стабилизатор поперечной устойчивости
6 – выключатель света заднего хода
7 – стойка передней подвески
8 – рычаг передней подвески
9 – растяжка рычага передней подвески
10 – рулевая тяга
11 – рулевой механизм
12 – реактивная тяга привода переключения передач
13 – тяга переключения передач
14 – приемная труба глушителя
15 – внутренний шарнир привода передних колес
16 – стойка стабилизатора поперечной устойчивости
17 – наружный шарнир привода передних колес
