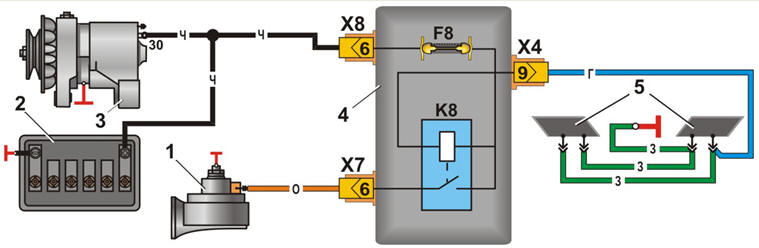

Схема включения звукового сигнала
1 – звуковой сигнал;
2 – аккумуляторная батарея;
3 – генератор;
4 – блок предохранителей и реле;
5 – выключатель звукового сигнала
