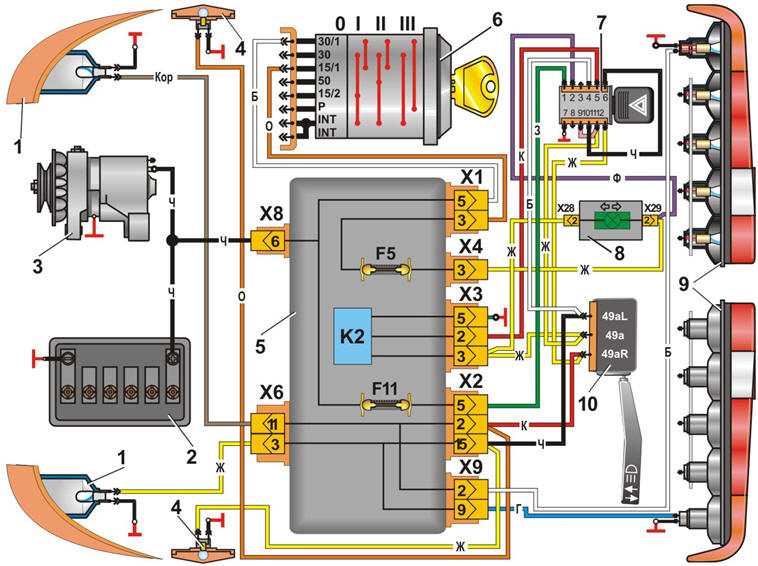

Схема включения указателей поворота и аварийной сигнализации
1 – передний указатель поворота;
2 – аккумуляторная батарея;
3 – генератор;
4 – боковой повторитель указателя поворота;
5 – блок предохранителей и реле;
6 – выключатель зажигания;
7 – выключатель аварийной сигнализации;
8 – сигнальная лампа включения указателей поворота;
9 – задние фонари (лампы указателей поворота);
10 – переключатель указателей поворота и света фар
