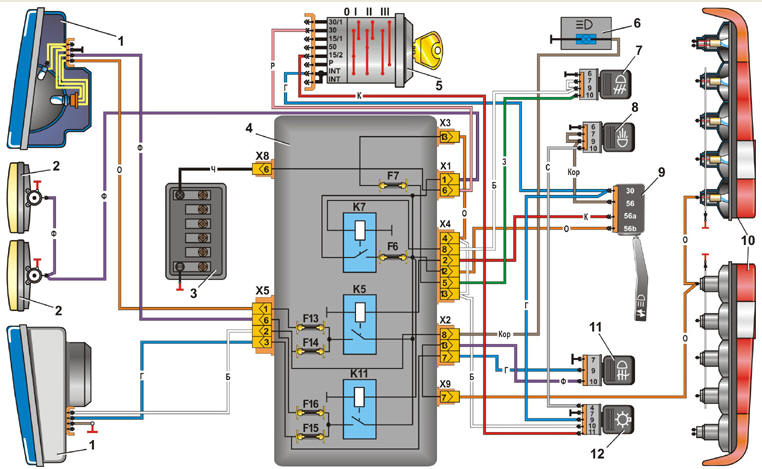

Схема включения фар и фонарей
1 – головная фара (лампа ближнего и дальнего света); 2 – противотуманная фара; 3 – аккумуляторная батарея; 4 – блок предохранителей и реле; 5 – выключатель зажигания; 6 – сигнальная лампа включения дальнего света фар; 7 – выключатель противотуманных фар; 8 – выключатель света фар; 9 – переключатель указателей поворота и света фар; 10 – задние фонари (противотуманный свет); 11 – выключатель противотуманного света задних фонарей; 12 – выключатель наружного освещения
