Схема соединений генератораМосквич / Электросхемы / Схема соединений генератора

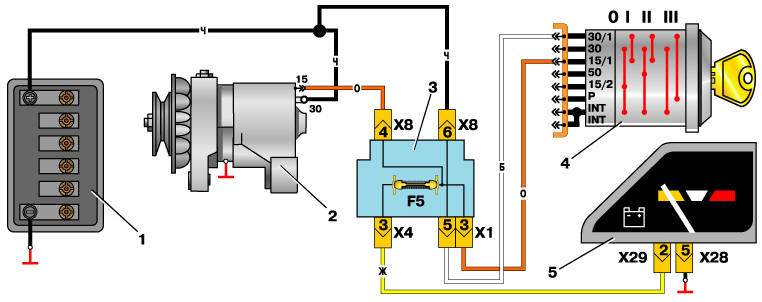

Схема соединений генератора
1 – аккумуляторная батарея;
2 – генератор;
3 – блок предохранителей и реле;
4 – выключатель зажигания;
5 – вольтметр
