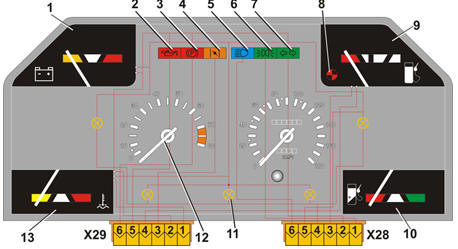

Схема соединений комбинации приборов
1 – вольтметр;
2 – контрольная лампа аварийного давления масла;
3 – контрольная лампа сигнального устройства гидропривода тормозов и включения
стояночного тормоза;
4 – сигнальная лампа закрытия воздушной заслонки карбюратора;
5 – сигнальная лампа включения дальнего света фар;
6 – сигнальная лампа включения габаритного света;
7 – сигнальная лампа включения указателей поворота;
8 – контрольная лампа резерва топлива;
9 – указатель уровня топлива;
10 – эконометр;
11 – лампа освещения приборов;
12 – тахометр;
13 – указатель температуры охлаждающей жидкости
