Электродвигатель отопителяМосквич / Электрооборудование / Электродвигатель отопителя

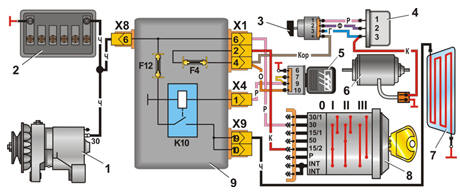

Схема включения электродвигателя вентилятора отопителя и электрообогреваемого
окна двери задка
1 – генератор;
2 – аккумуляторная батарея;
3 – переключатель отопителя;
4 – дополнительный резистор;
5 – выключатель обогрева окна двери задка;
6 – электродвигатель отопителя;
7 – нагревательный элемент окна двери задка;
8 – выключатель зажигания;
9 – блок предохранителей и реле
На автомобилях установлен электродвигатель 51.3730 -10 постоянного тока с возбуждением от постоянных магнитов, приводящий во вращение вентилятор отопителя.
Для изменения скорости вращения электродвигателя на кожухе отопителя установлен
добавочный резистор 17.3729.
Электрическая схема включения электродвигателя вентилятора отопителя показана на
рисунке.
