Снятие нижней наружной панели передка

Отсоединение кронштейна электродвигателя

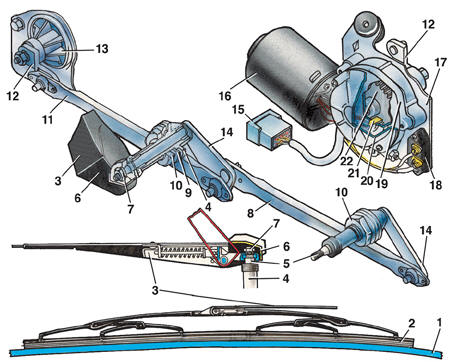

Стеклоочиститель 31.5205-02

1 – ветровое стекло;
2 – щетка;
3 – рычаг;
4 – установочная втулка; 5 – вал;
6 – колпачок рычага;
7 – гайка крепления рычага; 8 – большая тяга;
9 – подкладка;
10 – гайка втулки;
11 – малая тяга;
12 – кривошип;
13 – редуктор;
14 – поводок;
15 – штекерная колодка;
16 – электродвигатель;
17 – кронштейн;
18 – предохранитель;
19 – панель;
20 – крышка;
21 – контакты;
22 – шестерня моторедуктора

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провода от клеммы «+» аккумуляторной батареи и отсоединить штекерную колодку электродвигателя стекло-очистителя от штекерной колодки жгута
проводов (см. рис. Отсоединение кронштейна электродвигателя).

2. Снять щетки 2 (см. рис. Стеклоочиститель 31.5205-02) с рычагами 3, откинув
колпачки 6 рычагов и отвернув гайки 7 крепления рычагов.

3. Снять наружную нижнюю панель передка (см. рис. Снятие нижней наружной панели
передка).

4. Отвернуть гайки 10 (см. рис. Стеклоочиститель 31.5205-02) крепления установочных
втулок 4 валов рычагов к кронштейнам на кузове.

5. Снять с оси редуктора тяги 8 и 11 стеклоочистителя с кривошипом 12.

6. Отвернуть три болта (см. рис. Отсоединение кронштейна электродвигателя) крепления кронштейна электродвигателя. 7. Снять защитный чехол электродвигателя, а затем моторедуктор I (см. рис. Стеклоочиститель 31.5205-02).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Установку производить в обратной последовательности. Трущиеся поверхности пальцев поводков и кривошипа смазать пластичным смазочным материалом. При установке рычагов со щетками проверить, чтобы поводки 14 находились в левом положении по ходу автомобиля.
